Giới thiệu:

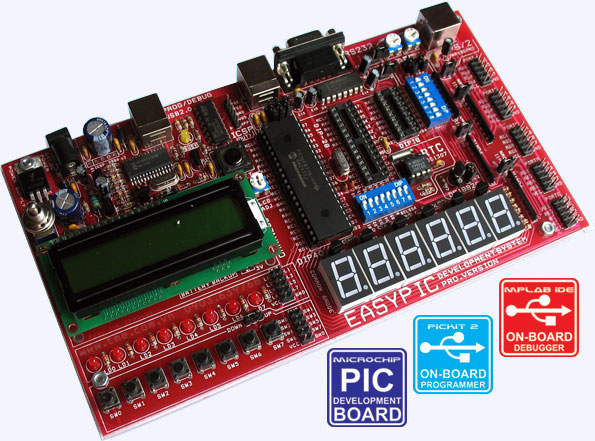

EasyPIC là kit phát triền đầy đủ tính năng cho Microchip PIC microcontrollers, có rất nhiều tính năng mới và dễ sử dụng, khả năng kết nối ra bên ngoài vô tận, Với EasyPIC, bạn không phải bận tâm về phần cứng, mà tập trung vào các ứng dụng phần mềm.
Thích hợp với PIC 16/18F có kiểu chân 18, 28, 40 pin. Đây là một công cụ rất tuyệt vời đáp ứng mọi nhu cầu cho Những kỹ sư giàu kinh nghiệm cũng như người mới bắt đầu.
EasyPIC cải tiến mới nhất:
Có tích hợp sẵn mạch nạp PICKit2 USB on-board Programmer/Debugger tự động kết nối với PIC khi nạp vì vậy không cần tháo chip. Bạn chỉ cần viết chương trình --> biên dịch --> nạp và kết quả sẽ chạy ngay, không cần phải bận tâm gì khác. sử dụng được trong MPLAB IDE
Support PIC16F887 35 OI PIN
Cải tiến giao tiếp các thiết bị ngoại vi on-board hợp lý hơn phiên bản cũ
Thiết kế đặc biệt không dùng dây cắm (ngoại trừ 2 module SW_button và single LED). Các module được kết nối hoặc ngắt khỏi MCU một cách linh hoạt bằng Jumper hoặc DipSW rất tiện lợi và gọn gàng.
Đúng như tên gọi EasyPIC mọi việc thật dễ dàng...
Chú thích phần cứng:
|
|
PICKit2 USB On-board
Có khả năng nạp và gỡ lỗi, không cần tháo chip, không cần tháo cable. Tốc độ nạp nhanh và ổn định cao
nạp cho chip ngoài
|
|
RS-232 communication
Giao tiếp với PC hoặc với Mirocontroller khác
|
|
|
IC Socket
DIP40, DIP28 và DIP18 có chú thích rõ ràng tên các chân
|
|
6 Led 7-segment
Anode chung multiplex mode. sử dụng LED chất lượng cao, độ sáng tốt.
|
|
|
Các Port
Dùng mở rộng giao tiếp bên ngoài có điện trở Pull up hoặc Pull down hoặc để trống lựa chọn bằng jumper
|
|
USB communication
Dùng cho các PIC có hỗ trợ USB (VD: 18F4550, 18F2550...) ngoài ra còn cung cấp nguồn DC 5V cho EasyPIC board
|
|
|
Nguồn cung cấp ngoài DC hoặc AC. Một switch 3 vị trí chọn lựa nguồn: EXT, OFF, USB Khả năng tải cao, giải nhiệt tốt.
|
|
DS1307
Real time clock kết nối với PIC qua chân 7 và 8 của DipSW
|
|
|
Reset circuit
Nút nhấn loại lớn, cho phép Reset lại mạch bằng tay rất dễ dàng.
|
|
Battery Backup
Dùng cho RTC DS1307
|
|
|
DIPSW
Dùng cho 6 led 7-seg và 2 chân dùng cho RTC DS1307
|
|
DIPSW
Tách riêng từng pin riêng biệt cho portA và E khi chúng sử dụng A-D input
|
|
|
DS1820 Digital thermometer
Dùng để đo nhiệt độ từ -55ºC to 125ºC. có thể sử dụng cho LM35, đầu thu hồng ngoại
|
|
8 Led đơn và 8 SW button
Có sẵn header 5x2 sẵn sàng kết nối đến các port bằng flat cable. Riêng SW-button có thể chọn Pull up hoặc Pull Down
|
|
|
2 biến trở sẵn sàng dùng cho testing AD conversion and comparators.
|
|
Thạch Anh dùng Socket cắm nên có thể thay thế dễ dàng
|
|
|
LCD & GLCD contrast Selectable
Một biến trở dùng cho LCD 4 bit. Một biến trở khác & jumper dùng chung cho GLCD
|
|
Tất cả các port đưa ra đều có kiểu 5x2 bao gồm 8 pin PORT và GND, VCC. Khả năng kết nối ra bên ngoài vô tận
|
|
|
LCD Socket được thiết kế đa năng dùng được cho Char. LCD 4 BIT, và các kiểu Graphic LCD 128x64 như WG12864 , KS0108...
|
|
PS/2 Keyboard cho phép EasyPIC có thể kết nối trực tiếp với bàn phím PC
|
|
|
|
|
Sách Hướng dẫn sử dụng trình bày đẹp, chi tiết và dễ hiểu, giúp người dùng hiểu rõ phần cứng, cách thao tác trên board mạch và hiểu được sơ đồ và nguyên lý giao tiếp với các thiết bị ngoại vi.
|
Nội dung trong CD
Sơ đồ nguyên lý EasyPIC
Các chương trình mẫu viết trên CCS, MikroC, MiKro Pascal...
Các phần mềm biên dịch C, ASM
Datasheet các loại
Các phần mềm ứng dụng, phần mềm nạp (PICKit 2, MPLAB IDE)
