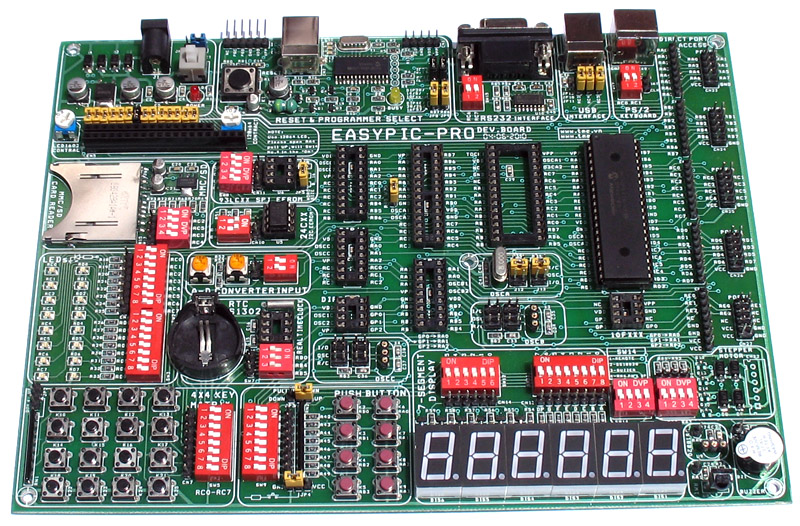

Giới thiệu EasyPIC_PRO Development Board

Thiết bị hoàn chỉnh thích hợp cho mọi đối tượng, Không chỉ cho người mới bắt đầu mà còn là công cụ đắc lực cho những Kỹ sư giàu kinh nghiệm. Đặc biệt thích hợp cho các lớp đào tạo lập trình PIC

EasyPIC_PRO tích hợp sẵn PICKit 2 Programmer/Debugger, là một công cụ mạnh cho lập trình và gỡ lỗi cho PIC MCU. Giao tiếp qua cổng USB, pull speed. Ngoài ra EasyPIC_PRO còn thiết kế thêm một Header ICSP, cho phép người dùng có thể sử dụng các công cụ lập trình và gỡ lỗi khác như ICD2, PICKit 3...Không những thế, một header ICSP khác cho phép PICKit 2 on-board có thể dễ dàng sử dụng cho chip hoặc board mạch khác bên ngoài

EasyPIC_PRO được tối ưu thiết kế theo kiểu modules, các module độc lập được nối hoặc ngắt với MCU thông qua các DIP Switch hoặc Jumper. Đặc biệt, mỗi module còn có thêm một Header giao tiếp cho phép người dùng tự do tùy biến các kết nối giữa các module đến MCU bằng cách sử dụng các dây cắm đơn đa dụng (Gọi là Dupont Wire)

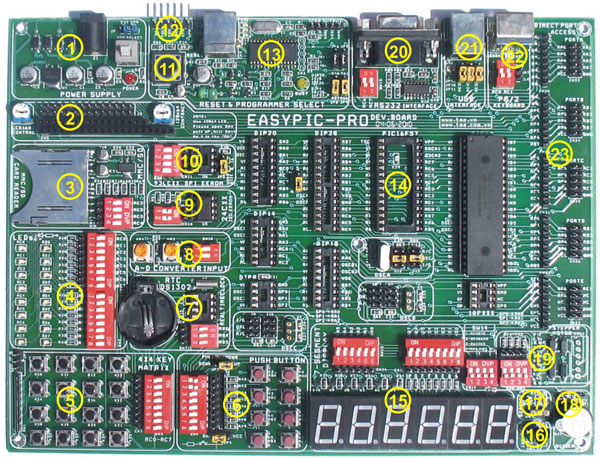

Tài nguyên Board

Power supply LCD1602 and GLCD128x64 module MMC/SD read/write module Single LED PORTC and PORTD 4*4 matrix keyboard module Push button switch module DS1302 Real time clock module A/D converter module I2C EEPROM 24XXX module SPI EEPROM 93xxx module MCU RESET Button External ICSP Header

13.      PICKit2 on-board Programmer /Debugger 14.      MCU Sockets DIP8/14/18/28/40 Pin 15.      Six-digital 7-segment display module 16.      Remote control receiver & decoder 17.      DS18B20 thermometer module 18.      Buzzer module 19.      Stepper motor control module 20.      RS232 communication module 21.      USB Communication module 22.      PS/2 keyboard module 23.      Direct Port Access

Chương trình mẫu với mã nguồn C và ASM như sau:

DS1820 Buzzer 128x64 GLCD 1602 LCD 93C46 24C02 4x4 Key

8 single LED 7-segment ADC Infrared Remote Stepper motor driver MMC/SD card Read/Write (Only have C)

Các thành phần kèm theo bao gồm:

STT	Tên Thành Phần	Số Lượng	Chú thích
1	EasyPIC_Pro Dev. Board	1	Đã bao gồm các linh kiện và IC cho các module
2	PIC16F877A-I/P	1	PIC Microcontroller DIP-40
3	LCD1602-Y	1	LCD 1602 đèn nền vàng
4	Cáp USB 2.0	1	Dùng cho Pickit 2 on-board Programmer/debugger và module USB communications
5	Cáp RS232	1	Dùng truyền thông module RS232 và PC
6	Flat cáp 5x2	1	Dùng cho I/O Port mở rộng ra bên ngoài
7	Dupont Wire	10	Dùng cho việc kết nối các Header giao tiếp của các module đến MCU
8	CD-ROM	1	Chứa Hướng dẫn sử dụng, chương trình mẫu (C, ASM), DataSheet, MPLAB và các software liên quan
