Board mạch phát triển Ethernet siêu nhỏ 39x28mm, có thể nối tới bất kỳ microcontroller nào qua giao thức SPI. Có thể thêm kết nối Ethernet vào board mạch của bạn làm cho nó càng hòan hảo...
Giới thiệu

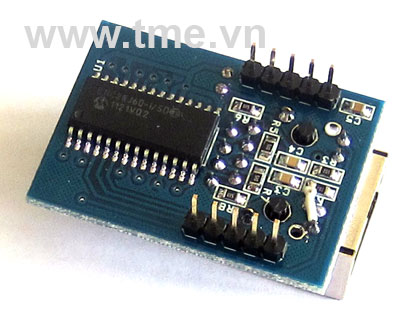

ENC28J60 - ETHERNET CONTROLLER DEVELOPMENT BOARD

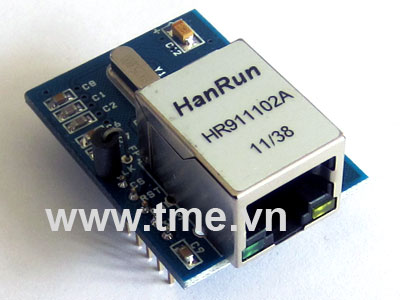

Sử dụng Jack RJ45 tích hợp sẳn biến áp và Led, độ tin cậy cao
Ngõ giao tiếp 10-pin thiết lập sẵn để giao tiếp với các microcontroller khác nhau như PIC, dsPIC, 8051/AVR, ARM... bao gồm các chân RST, CS, INT, CLK, SCK, MISO, MOSI, WOL, VCC, GND
Với board mạch này bạn sẽ tiết kiệm rất nhiều không gian, thời gian và chi phí cho phát triển ứng dụng của mình
Những đặc tính
- Board mạch siêu nhỏ, sử dụng linh kiện SMD
- Sử dụng LAN connector RJ45 có tích hợp sẵn biến áp
- 2 LED chỉ báo trạng thái kết nối tích hợp sẵn trên LAN connector
- SPI interface chỉ đưa ra ít chân dễ dàng kết nối và mở rộng lên board ứng dụng của bạn
- 10-Pin giao tiếp 0.1" phân bố đều 2 bên mép board
- Mạch in FR-4 1,5mm, xuyên lớp, phủ xanh, in linh kiện và chú thích, chất lượng cao
- Khoảng cách giữa 2 hàng chân 21,59mm (0.85")
