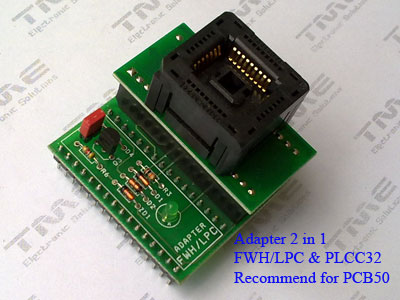

Bộ ADapter FWH/LPC & PLCC32 với socket kiểu nhấn
- Dễ sử dụng cho các Chip có kiểu chân PLCC32
- Bao gồm Adapter FWH/LPC sử dụng chung với Adapter PLCC32
- Dễ dàng gắn và tháo chip mà không làm tổn hại đến chip
- Khuyên dùng cho PCB50 và các phiên bản PCB3, PCB35, PCB45C...
Cách sử dụng cho máy nạp đa năng PCB50 (và các phiên bản trước như PCB3, PCB35, PCB45C...)
Sử dụng Adapter FWH/LPC

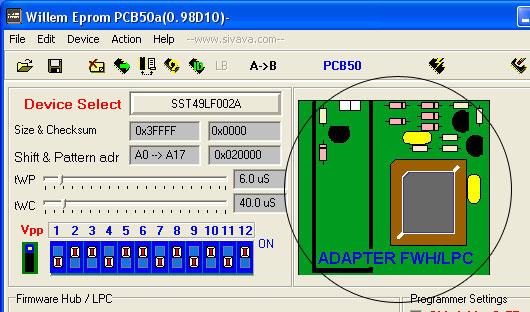

Khi bạn chọn chip, nếu phần mềm yêu cầu sử dụng Adapter này, ta sẽ thấy giao diện như sau:

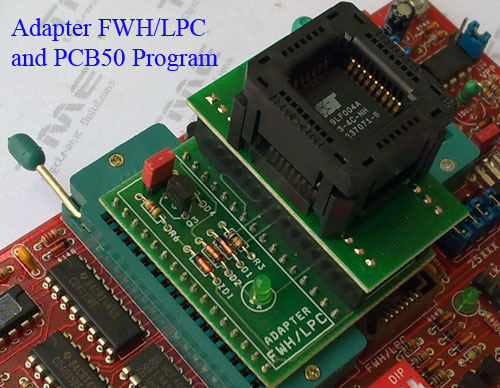

Gắn nguyên bộ Adapter vào đế gạt ZIF32 của PCB50 như sau:
Sau khi gắn chip và Adapter, tiến hành các thao tác đọc, xóa, ghi, so sánh...giống như các loại chip khác.
Lưu ý: (Cũng là thao tác chung cho các loại chip khác)
- Nhớ gạt DIP Switch 12 pin trên board mạch như trên phần mềm.
- Khi đọc dữ liệi từ một chip, nhớ nhấn Verify để kiểm tra dữ liệu chính xác hay chưa rồi mới lưu vào đĩa cứng hoặc nạp cho chip khác
- Nhớ xóa chip trước khi nạp (riêng loại 24C không cần phải xóa)
Sử dụng như một Adapter DIP32 to PLCC32

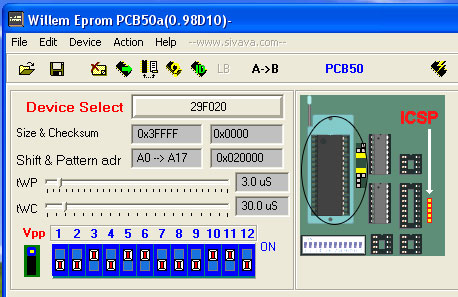

Khi bạn chọn chi, phần mềm không yêu cầu sử dụng adapter, nhưng sẽ hiển thị vị trí gắn chip như sau:

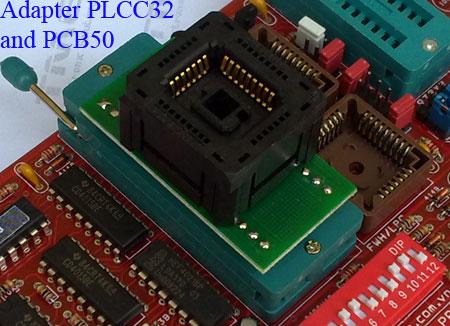

Nếu IC của bạn có kiểu chân PLCC32, thì bạn chỉ cần tháo phần Adapter PLCC32 và gắn lên đế gạt ZIF32 socket sau đó tiến hành các thao tác như chip bình thường
