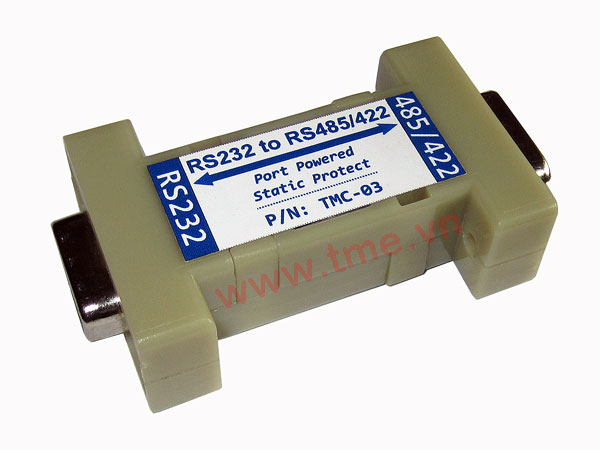

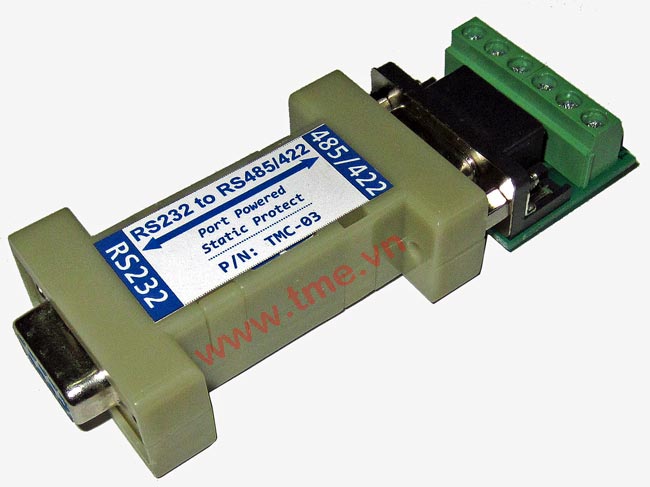

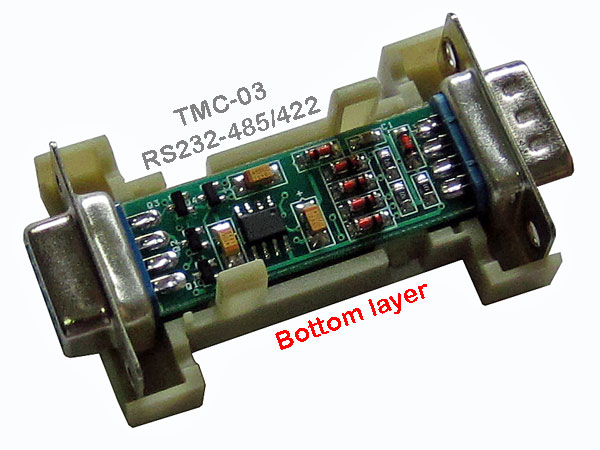

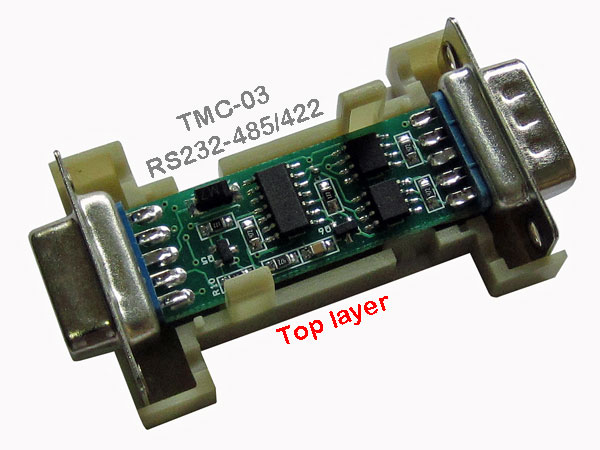

TMC-03 Passive RS-232 to RS-485/422, Port-Powered
Giới thiệu
TMC-03 là bộ chuyển đổi RS-232 sang RS485/RS422, được áp dụng giữa các máy chủ và thiết bị ngoại vi hoặc microcontroller để tạo thành mạng lưới truyền thông điếm đến điểm (point to point) hoặc đa điểm ( multipoint) điều khiển nhiều thiết bị như thiết bị công nghiệp, hệ thống trả lời tự động, hệ thống kiểm soát thẻ, hệ thống kiểm soát truy cập, hệ thống bãi đậu xe, hệ thống ngân hàng tự phục vụ, hệ thống tính cước xe buýt, hệ thống nhà ăn căng tin, hệ thống quản lý nhân viên, hệ thống trạm thu phí đường cao tốc và các hệ thông khác
Các thông số hoạt động
- Giao tiếp tương thích với EIA / TIA RS-232C, RS-485/RS-422 tiêu chuẩn
- RS-232 DB9 cái, RS-485/422 DB9 đực kết nối với thiết bị đầu cuối
- Chế độ làm việc: không đồng bộ full-duplex, half-duplex tự động lựa chọn truyền, không có thiết lập jumper
- Phương tiện truyền dẫn: cáp xoắn đôi hoặc cáp boc giáp
- Tốc độ truyền: 300bps-115.2Kbps
- Kích thước: 63mm * 33mm * 17mm
- Môi trường làm việc : -25 ℃ đến 70 ℃, độ ẩm tương đối 5% đến 95%
- Khoảng cách truyền: 1.200 mét (RS-485 end)
- Cấp nguồn: Nguồn tự cấp từ RS-232 port hoặc 5V nguồn dự phòng ngoài (+5V Standby Power input)
Kết nối Tín hiệu :
RS232 line distribution
|
DB-9 Female
PIN
|
RS-232C
Interface Signal |
| 1 |
Protective |
| 2 |
RX Data Sinal Input |
| 3 |
TX Data Signal Output |
| 4 |
DTR |
| 5 |
GND |
| 6 |
DSR |
| 7 |
RST |
| 8 |
CTS |
| 9 |
RI |
|
RS-485/422 line distribution
| DB-9 Male
PIN
|
Data Output |
RS-422
Full-Duplex |
| 1 |
T/R+ |
(A+) |
| 2 |
T/R- |
(B-) |
| 3 |
RXD+ |
(A+) |
| 4 |
RXD- |
(B-) |
| 5 |
GND |
Ground Wire |
| 6 |
VCC |
+5V Standby Power input |
|
