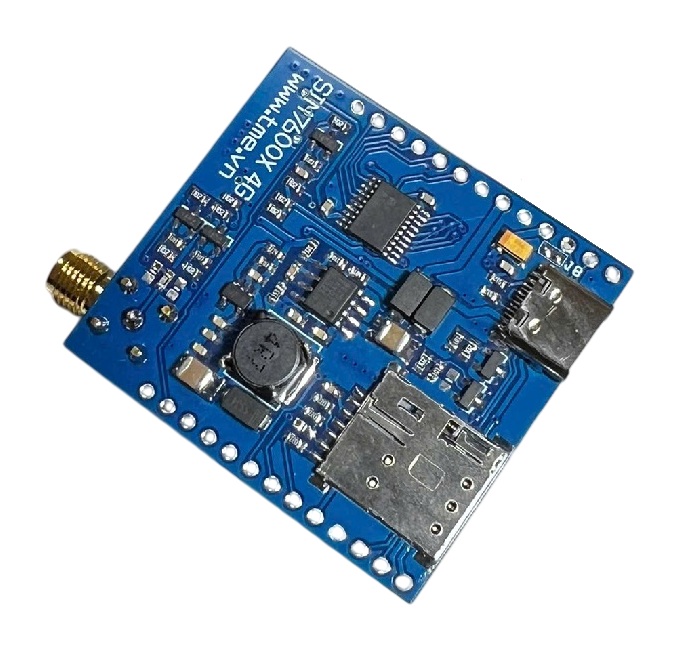

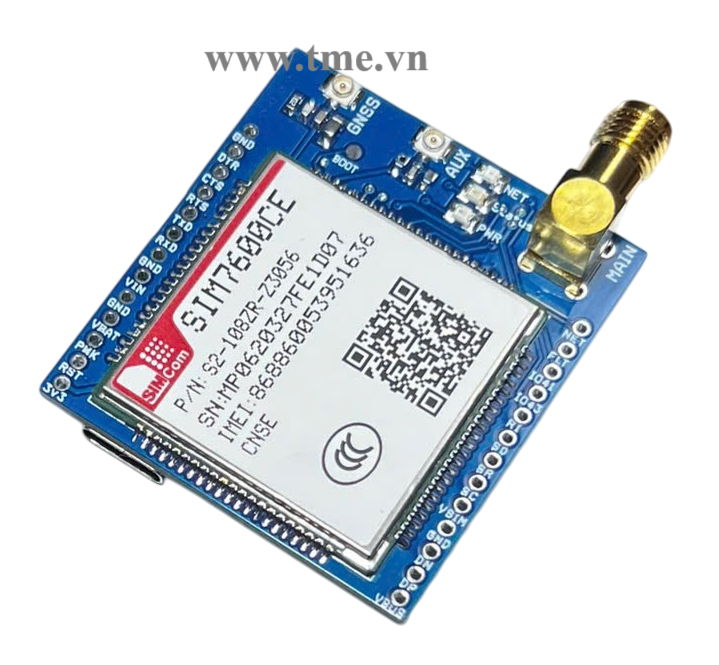

SIM7600CE-Header Board
SIM7600CE-Header Board là bo mạch phát triển và mở rộng được
thiết kế dựa trên module SIM7600CE của SIMCom, giúp đơn giản hóa đáng kể quá trình phát triển ứng dụng. Với kích thước nhỏ gọn, bo mạch này dễ dàng tích hợp vào mọi dự án của bạn.
Bo mạch này đã tích hợp sẵn những tính năng cần thiết nhất để bạn có thể bắt đầu ngay mà không cần tốn thời gian cho phần cứng phức tạp, bao gồm: một khối nguồn ổn định, giao diện USB, khe cắm thẻ SIM dễ sử dụng, và các đèn LED báo trạng thái trực quan. Với khả năng hỗ trợ đa dạng kết nối di động như SMS, TCP, UDP, HTTP, FTP..., đây là nền tảng lý tưởng cho mọi ứng dụng thu thập dữ liệu, truyền nhận dữ liệu không dây và IoT...
Tính năng:
- Module SIM7600CE dial-up, telephone call, SMS, TCP, UDP, DTMF, HTTP, FTP, ...
- Giao diện USB tích hợp, để kiểm tra lệnh AT, thiết lập kết nối mạng, v.v.
- Các chân điều khiển UART, để kết nối với các bo mạch chủ như Arduino/STM32 ...
- Khe cắm thẻ SIM, hỗ trợ thẻ NANO SIM 1.8V/3.3V
- 3 Led báo trạng thái: PWR, Status LED, Net status LED dễ dàng theo dõi trạng thái hoạt động
- Tích hợp khối nguồn chất lượng cao MPD2365
- Tốc độ truyền: 300bps ~ 4Mbps (mặc định: 115200bps)
- Điều khiển thông qua lệnh AT
- Kích thước: 38.8mm x 42.2mm
Tài liệu
SIM7600 DataSheet
CP2102 driver
SIM7600X-Driver.zip
TMe_SIM7600X-Header Schematic
