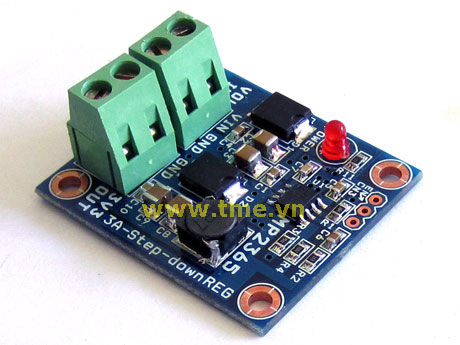

MP2365/3.3-Board
3.3V/3A Step-Down Converter Regulator Board (Cập nhật 12/06/2013)
Mã hàng:  MP2365/3.3-Board
Ngày đăng:  12/06/2013
Nhãn hiệu:  Thiên Minh (TMe)
Xuất xứ:  Việt Nam
Phân Nhóm:  Power Supply
Giá bán:
Số lượng (Cái)1 - 4 5 - 9 10 - 24 25 - 49 50+
Đơn Giá (VNĐ) 120,000 115,000 110,000 105,000 100,000
Đơn vị tính:  Cái
Số lượng còn:  47 Cái
Lượt xem:  10639
Số lượng mua:
  1. Thông tin sản phẩm
  2. Sản phẩm đề nghị mua thêm
  3. Sản phẩm cùng chức năng
MPD2365-3.3V/3A-Step-Down Converter Regulator Board

MÔ TẢ

MPD2365/3.3-Board là board mạch ổn áp sử dụng IC nguồn MPD2365, đây là một IC 1.4MHz step-down regulator có tích hợp sẵn POWER MOSFET bên trong.
MP2365 tích hợp một các MOSFET 120mΩ cung cấp dòng tải liên tục đến 3A, với một phạm vi điện áp ngõ vào rộng từ 4.75V đến 28V.
Chế độ kiểm soát dòng điện cung cấp phản ứng nhanh, một điều chỉnh khởi động mềm (adjustable soft-start) ngăn chặn sự thiếu ổn định khi turn-on.
Đây là một IC SMD kiểu chân SOIC-8, cung cấp một giải pháp nhỏ gọn cho hệ thống với thành phần linh kiện phụ thuộc bên ngoài tối thiểu		 CÁC TÍNH NĂNG CHÍNH
  • Dòng điện đầu ra: 3A
  • Phạm vi hoạt động đầu vào rộng:  4.75V đến 28V
  • Đầu ra điều chỉnh từ 0.92V đến 21V
  • Lắp ráp và Kiểm tra hoàn chỉnh
ỨNG DỤNG
  • Hệ thống cung cấp điện
  • Pin sạc
  • Pre-Regulator for Linear Regulators

TÍNH NĂNG KỸ THUẬT

Parameter Symbol Value Units
Input Voltage VIN 4.75 – 28 V
Output Voltage VOUT 3.3 V
Output Current IOUT 3 A

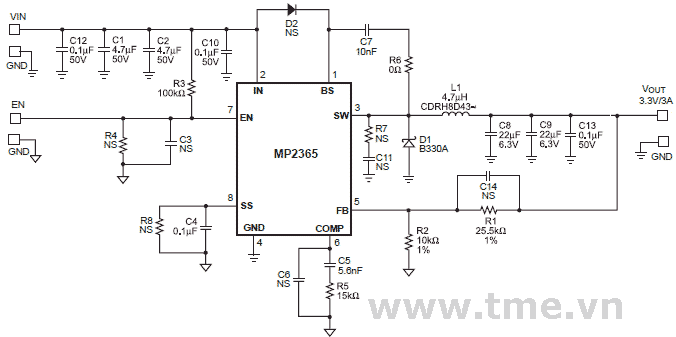

SƠ ĐỒ NGUYÊN LÝ (Tham khảo)
TÀI LIỆU
MP2365 Datasheet
MPD2365/3.3-Board schematic (TMe)
TMe MPD2365/3.3-Board Bill of material
