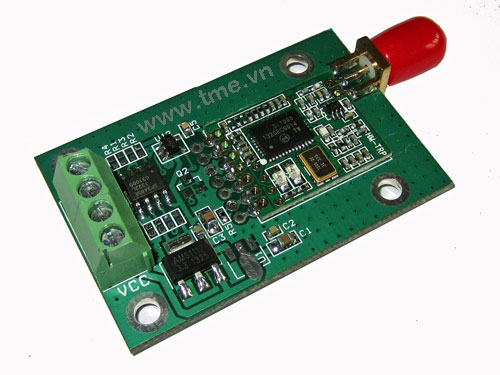

TM-TRP-RS485-433 100mW wireless data link module, RS485 Interface
Thông tin chung
TM-TRP-RS485-433 Là module thu phát kiểu điều chế FSK tần số 433MHz. Hiệu suất cao, kích thước nhỏ công suất đều ra cao và độ nhạy cao, khoảng cách truyền dẫn xa và tốc độ dữ liệu truyền thông cao, tự động thiết lập để thay đổi thông tin liên lạc và nhận dữ liệu và điều khiển truyền dẫn . với giao diện UART, nó rất dễ dàng để thực hiện việc truyền dữ liệu không dây chỉ với dữ liệu UART cung cấp . Điều đó rất linh hoạt cho người sử dụng để thiết lập tốc độ truyền UART, tần số, công suất đầu ra, tốc độ dữ liệu, độ lệch tần số, nhận được các thông số băng thông vv. Nó là sự lựa chọn lý tưởng của bạn trong việc thiết kế sản phẩm truyền dữ liệu không dây có thể được sử dụng rộng rãi trên lĩnh vực truyền dữ liệu không dây .
TM-TRP-RS485-433 là module truyền dữ liệu RF 433MHz qua giao thức RS-485, do Công ty Thiên Minh thiết kế thêm chức năng RS-485 có tích hợp module HM-TRP-433S của hãng HopeRF. tính năng hoàn toàn tương thích với module HM-TRP-485 của hãng HopeRF. Mục đích cho thiết kế này là chủ động nguồn hàng cung cấp tức thì cho đối tác, giá thành tốt hơn đồng thời có chế độ bào hành và hỗ trợ kỹ thuật tốt hơn cho khách hàng
Các tính năng
- Chi phí thấp, hiệu suất cao, độ tin cậy cao
- Điều chế FSK, thông tin 2 chiều bán song công (Half-duplex) , mạnh mẽ chống giao thoa mạnh mẽ
- ISM 433MHz , tần số cấp giấy phép miễn phí trên toàn cầu .
- Cộng suất truền tối đa: 100mW ( 20dBm ) , công suất ngõ ra có thể điều chỉnh từ 1 - 20dBm
- Độ nhạy; - 117dBm
- Dòng cung cấp cho Tx 100mA @ 20dBm , 40mA @ 14dBm
- Dòng cung cấpcho Rx 25mA
- Dòng cung cấp chế độ ngủ: 1uA
- Giao diện chuẩn RS232
- Tần số hoạt động có thể được cấu hình, chấp nhận được cho một số module làm việc tại tần số khác nhau không có sự xáo trộn vào nhau.
- Tùy chọn cho độ lệch tần số và nhận ISM băng thông, người dùng có thể điều chế bằng phần mềm.
- Dễ dàng sử dụng , trao đổi tự động về truyền thông và thu phát
- Tốc độ truyền 1.2Kbps - 115.2kbps , có thể được điều chế thông qua phần mềm
- Có chân ENABLE có khả năng điều khiển tín hiệu , tự điều khiển người dùng chu kỳ nhiệm vụ công việc
- Chức năng RSSI
- Với chỉ thị LED
- Khoảng cách truyền dẫn dài hơn, hơn 1km trong không gian mở
- Kích thước nhỏ 50x30x1.2mm
- Điều chỉnh miễn phí
- Accord FCC, tiêu chuẩn ETSI
Ứng dụng
- Điều khiển từ xa , hệ thống đo lường từ xa ;
- Đo đạc không dây
- Kểm soát truy cập
- Hệ thống nhận dạng
- Thu thập dữ liệu
- Thiết bị gia dụng CNTT
- Thiết bị gia dụng thông minh
- Hệ thống giám sát trẻ em
Tài liệu (Tham khảo trân trang web của hãng Hope)
