E32-433T30D LoRa solution 433Mhz UART Wireless lora Smart Parking module, Long Range 8km

Giới thiệu

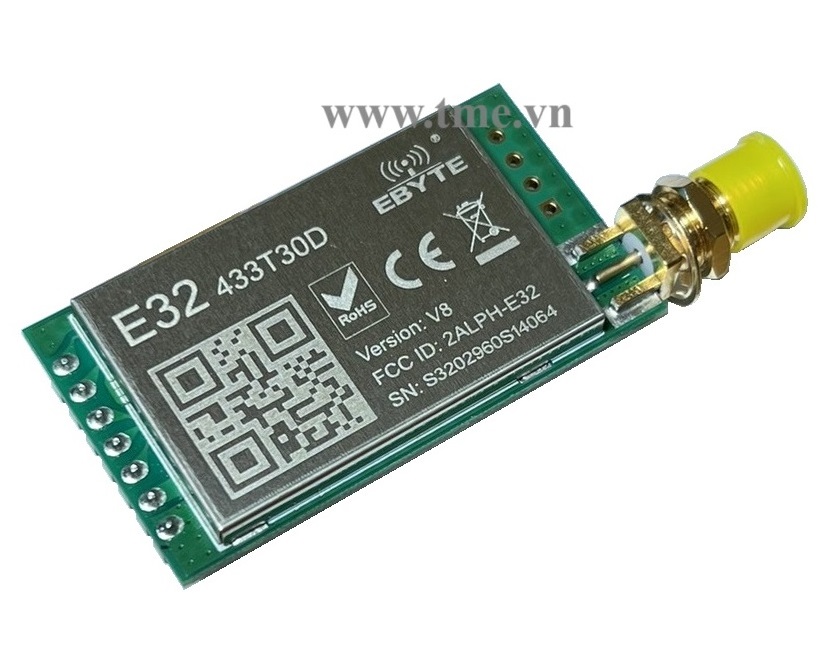

E32-433T30D là module Lora UART sử dụng chip RF SX1278 của Semtech (mức TTL). Tần số hoạt động 410-441 MHz (mặc định 433 MHz), công suất 30dBm, và khoảng cách truyền lên tới 8km.

SX1278 sử dụng công nghệ LoRa spread spectrum, giúp tăng khoảng cách truyền thông, khả năng chống nhiễu và tính bảo mật.

SX1278 là một bước đột phá trong lĩnh vực truyền thông tốc độ thấp và được ưa chuộng trong ngành công nghiệp. Tốc độ truyền thông mặc định của dòng sản phẩm này là 2.4kbps, công suất phát là 30dBm, và sử dụng bộ dao động tinh thể công nghiệp để đảm bảo tính ổn định và độ nhất quán, với độ chính xác dưới 10ppm. Hiện nay, nó đã được sản xuất hàng loạt và được sử dụng rộng rãi trong nhiều lĩnh vực như:  three-meter industry, Internet of Things transformation, smart furniture...

Ứng dụng

• An ninh nhà: Hệ thống báo trộm và khóa cửa từ xa không cần chìa.
• Nhà thông minh và cảm biến công nghiệp: Cảm biến thông minh tích hợp vào hệ thống nhà thông minh hoặc dùng trong các ứng dụng công nghiệp.
• Hệ thống an ninh báo động không dây: Hệ thống an ninh không dây sử dụng sóng vô tuyến để truyền tín hiệu báo động.
• Giải pháp tự động hóa tòa nhà: Điều khiển và giám sát các thiết bị trong tòa nhà thông minh một cách tự động.
• Điều khiển từ xa công nghiệp không dây: Điều khiển các thiết bị công nghiệp từ xa bằng sóng vô tuyến.
• Sản phẩm chăm sóc sức khỏe: Các thiết bị theo dõi sức khỏe sử dụng sóng vô tuyến để truyền dữ liệu.
• Kiến trúc đọc meter tiên tiến (AMI): Hệ thống đọc chỉ số nước, điện, gaz tự động từ xa.
• Ứng dụng trong ngành ô tô: Các ứng dụng không dây trong ngành sản xuất và điều khiển ô tô...

Thông số

Working frequency	410~441 MHz, Default: 433MHz
Transmitting power	21~30 dBm, Default: 30dBm（About 1W
Receiving sensitivity	-144~147 dBm, Air data rate: 2.4kbps
Air data rate	2.4k~19.2kbps, Default: 2.4kbps
Receiving sensitivity	-147 dBm, Air data rate: 0.3kbps
Distance	8.0km
Communication interface	UART (TTL level), Baud rate: 1200~115200, default: 9600
Buffer	512 bytes buffer
Power supply	3.3V ~ 5.2V
Communication level	3.3V
Transmitting current	106mA
Receiving current	15mA
Turn-off current	4μA, oftware shutdown
Antenna type	SMA-K
Product weight	8.2±0.1g

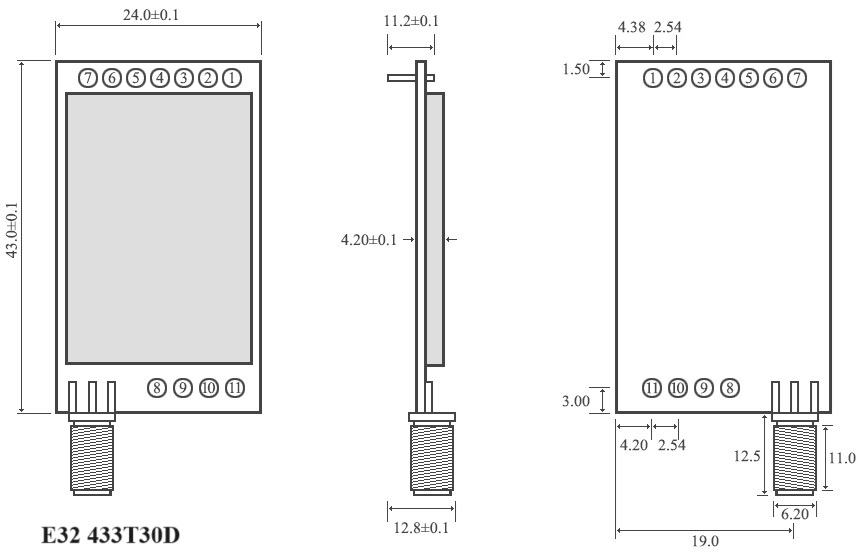

Size	24 * 43 mm
Operating temperature	-40 ~ 85 °C
Max Tx power	19.0 ~ 20.0dBm
Air data rate	0.3k ~ 19.2k bps, Typ. 2.4k bps

Pin Definition

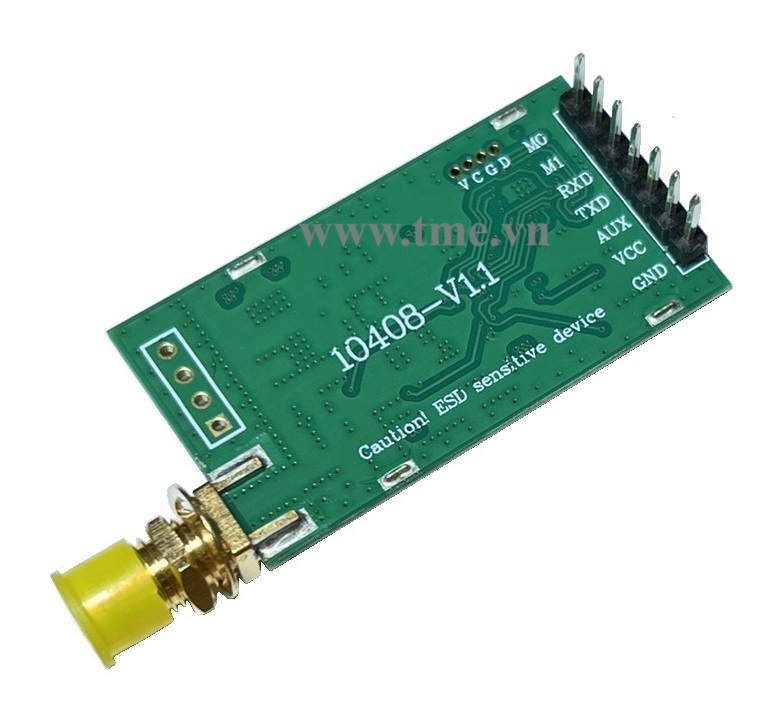

Pin No.	Pin Item	Pin Direction	Pin Application
1	M0	Input（weak pull-up）	Work with M1& decide the four operating modes. (Floating is not allowed, can be ground)
2	M1	Input（weak pull-up）	Work with M0 & decide the four operating modes. (Floating is not allowed, can be ground)
3	RXD	Input	TTL UART inputs, connects to external TXD (MCU, PC) output pin.Can be configured as open-drain or pull-up input.
4	TXD	Output	TTL UART outputs, connects to external RXD (MCU,PC) input pin.Can be configured as open-drain or push-pull output
5	AUX	Outputs	To indicate module's working status & wakes up the external MCU. During the procedure of self-check initialization, the pin outputs low level. Can be configured as open-drain output or push-pull output. (Floating is allowed)
6	VCC	input	Power supply 3.3V~5.2V DC
7	GND	input	Ground
8	Fixing hole		Fixing hole
9	Fixing hole		Fixing hole
10	Fixing hole		Fixing hole

RF_Setting:
RF_Setting là một công cụ thiết yếu để sử dụng với module LoRa, cho phép người dùng cấu hình và quản lý các thông số hoạt động của module một cách hiệu quả như: Tốc độ truyền, Tần số, Công suất phát, Chế độ truyền/nhận...v.v..

Kết nối: Ở dây kết nối E32-433T30D với board FT232RL(USB to Serial TTL): GND --> GND FT232RL, VCC-->VCC FT232RL, TXD-->RXD FT232RL, RXD-->TXD FT232RL, M1-->10K Pull-up, M0-->10K Pull-up.

Sau khi kết nối chạy phần mềm RF_Setting4.6.exe, chọn cổng COM--> GetParam-->OK
