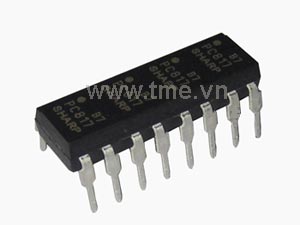

PC847X0J000F
4-channel Transistor Output Optocouplers 80-600% CTR (Cập nhật 14/01/2019)
Mã hàng:  PC847X0J000F
Ngày đăng:  11/05/2013
Nhãn hiệu:  Sharp
Xuất xứ:  Chính hãng
Kiểu Chân:  DIP(16)
Phân Nhóm:  Optoelectronics
Giá bán:
Số lượng (Con)1 - 24 25 - 49 50 - 99 100 - 499 500+
Đơn Giá (VNĐ) 25,000 23,800 22,500 21,300 20,000
Đơn vị tính:  Con
Số lượng còn:  0 (Tạm hết)
Lượt xem:  3694
Số lượng mua:
  1. Thông tin sản phẩm
PC847X0J000F  DataSheet

4-channel Transistor Output Optocouplers 80-600% CTR

Description
PC847XJ0000F Series contains an IRED optically coupled to a phototransistor.
It is packaged in a 4-channel package, available in SMT gullwing lead-form option.
Input-output isolation voltage(rms) is 5.0kV.
Collector-emitter voltage is 80V and CTR is 50% to 600% at input current of 5mA.

Applications
  1. I/O isolation for MCUs (Micro Controller Units)
  2. Noise suppression in switching circuits
  3. Signal transmission between circuits of different potentials and impedances

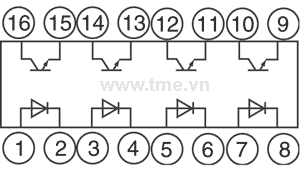

PC847 Schematic
Specifications:
Configuration  4- Channel
Category
Opto/Photocouplers
Family
Transistor Output
Input Type
 DC
Maximum Collector Emitter Voltage
80 V
Voltage - Isolation
5000Vrms
Maximum Collector Emitter Saturation Voltage 0.2 V
Current Transfer Ratio (Min)
50% @ 5mA
Voltage - Output
35V
Current - Output / Channel
50mA
Current - DC Forward (If)
50mA
Vce Saturation (Max)
200mV
Output Type
Transistor
Mounting Type
Through Hole
Package / Case
16-DIP
Packaging
Tube
Standard Package
25
