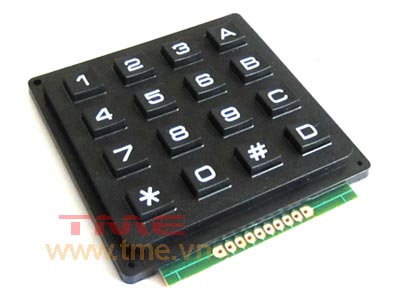

Keypad 4x4
Keypad 4x4 Matrix, Plastic, Size 64 x 65 x 8.9 mm (Cập nhật 22/02/2023)
Mã hàng:  Keypad 4x4
Ngày đăng:  01/06/2013
Nhãn hiệu:  TAKAMISAWA
Phân Nhóm:  Keypad Module
Giá bán:
Số lượng (Cái)1 - 24 25 - 99 100 - 249 250+
Đơn Giá (VNĐ) 74,000 73,000 72,000 71,000
Đơn vị tính:  Cái
Số lượng còn:  50 Cái
Lượt xem:  7771
Số lượng mua:
  1. Thông tin sản phẩm
Keypad4x4-Plastic Keypad 4x4 Matrix, Plastic, Size 64 x 65 x 8.9 mm

Specifications
  • Keypad Array: 4 x 4
  • Contact Voltage DC Nom: 24V
  • Contact Current Max: 20mA
  • Keypad Output: Matrix
  • Panel Cutout Width: 65mm
  • Panel Cutout Height: 57mm
  • Housing Material: Plastic
  • No. of Keys: 16
  • Case Material: Plastic
  • Colour: Black
  • Contact Current DC Max: 20mA
  • Contact Resistance: 200ohm
  • Contact Voltage DC Max: 24V
  • External Depth: 64mm
  • External Length / Height: 6.9mm
  • External Width: 65mm
  • Fixing Centres LxW: 60mm x 59mm
  • Height: 64mm
  • Height Max: 8.9mm
  • Material: Plastic
  • No. of Electrical Operations: 1000000
  • No. of Mechanical Operations: 1000000
  • Operating Force: 0.98N
  • Operating Temperature Max: -20°C ~ 60°C
  • Output Type: Standard Matrix
  • Storage Temperature: -40°C ~ 65°C
  • Travel: 1.5mm
  Standard Matrix Circuit Diagram:



Output Arrangement
Output Pin Number Symbol
1 COL1
2 COL2
3 COL3
4 COL4
5 ROW1
6 ROW2
7 ROW3
8 ROW4

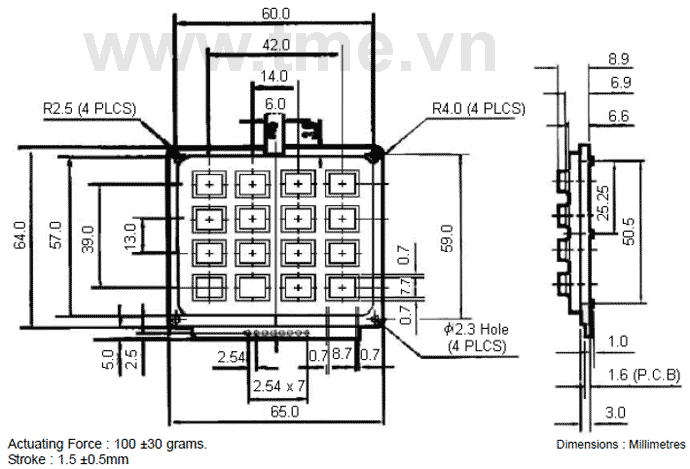

Dimensions in mm
