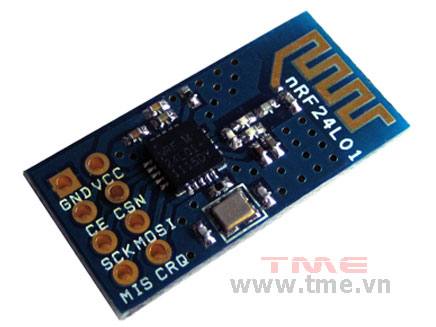

nRF24L01-IA Module 2.4 GHz wireless data transmission, with internal Antenna
Giới thiệu:
nRF24L01-IA module là board mạch thiết kế cho giải pháp truyền dữ liệu không dây, sử dụng chip thế hệ mới nhất
nRF24L01+ của hãng Nordic's,
bổ sung thêm một số pipelines, buffers, and an auto-retransmit feature , băng tần 2.4GHz, sử dụng giao thức SPI để giao tiếp.
Module này rất lý tưởng cho wireless data transmission, multicast, and frequency-hopping communication.
Để có board mạch với kích thước siêu nhỏ (khoảng 12 x 26 mm), chúng tôi đã sử dụng thạch anh chuyên dùng cho wireless loại
SMD Xtal 2.5x2.0x0.6mm và Antenna được thiết kế trực tiếp lên PCB, người dùng có thể sử dụng ngay mà không cần thêm Antenna bên ngoài
Kết quả thử nghiệm cho thấy phạm vi hoạt động trong tầm khoảng gần 100m trong điều kiện không có vật cản
Xin lưu ý:
- Tất cả các module hiện nay do TMe sản xuất đều sử dụng chip RF thế hệ mới nRF24L01+, Phiên bản IC mới này đã cải thiện được phạm vi, độ nhạy và tốc độ truyển dữ liệu. Các thiết lập lệnh hoàn toàn tương thích ngược với các IC nRFL01 thế hệ trước
- Module này chứa một IC nRF24L01+, để sử dụng được, bạn cần ít nhất 2 module để thiết lập giao tiếp với nhau
- Module được thiết kế chỉ sử dụng cho chế độ làm việc điện áp thấp (Khoảng 1.9V đến 3.6V)
Các tính năng
- Điện áp làm việc: 1.9 ~ 3.6 V
- Kích thước board siêu nhỏ chỉ 12 x 26mm (bao gồm phần SMD chip Antenna)
- PCB mạ vàng chất lượng và chính xác cao
- Phạm vi gần 100m tại 250kbps
- 250kbps to 2Mbit Data Rate
- Auto Acknowledge
- Auto Re-Trasmit
- Multiceiver - 6 Data Pipes
- 32 Byte seperate TX and RX FIFOs
- Tối thiểu số lượng các linh kiện bên ngoài
- Có thể dùng phân mềm để chọn lựa kênh từ 2400MHz to 2525MHz (có thể chọn 125 kênh)
- Các PIN đầu ra GND, VCC, CE, CSN, SCK, MOSI, MISO, IRQ
- Rất nhiều ứng dụng ghi chú và hỗ trợ trên Website của Nordic Semiconductor
Chú thích các chân
| Hình ảnh |
PIN No. |
PIN Name |
Descriptions |
 |
1 |
GND |
Ground |
| 2 |
VCC |
Power input 3.3 V |
| 3 |
CE - Chip Enable |
Mức thấp: tải dữ liệu lên radio hoặc copy một gói tin nhận được.
Mức cao: thiết lập radio sang Mode receive/transmit |
| 4 |
CSN - Chip Select N |
Đây là chế độ SPI slave select pin, Nó được đưa về mức thấp để bắt đầu giao tiếp SPI, Đưa về mức cao để hoàn tất giao dịch |
| 5 |
SCK - SPI Clock |
Xung clock giao tiếp SPI |
| 6 |
MOSI - Master Out, Slave In |
Dữ liệu nối tiếp được truyền từ Master (MCU) qua chân này tới Slave (nRF24L01) |
| 7 |
MISO - Master In, Slave Out |
Dữ liệu nối tiếp được truyền từ Slave (nRF24L01) qua chân này tới Master (MCU) |
| 8 |
IRQ - Interrupt Request |
Yêu cầu ngắt. radio điều khiển chân này về mức thấp để kích hoạt interrupt. |
