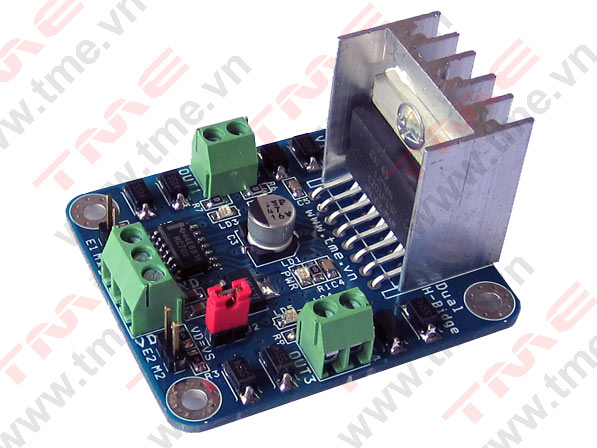

L298 H-Bridge Board Dual H-Bridge Module (L298N) for Motor Control
Mô tả
Dual H-Bridge Module sử dụng IC ST L298N tích hợp nguyên khối 15-pin kiểu Multiwatt, điện áp và dòng tải cao, được thiết kế để chấp nhận mức điện áp logic tiêu chuẩn TTL và tải điện cảm như Solenoids, 2 động cơ DC hoặc 1 động cơ bước 4 dây.
Hai Enable inputs cho phép kích hoạt (enable) hoặc vô hiệu hóa (disable) các thiết bị độc lập của tín hiệu đầu vào. Cực E của các Transistor dưới của mỗi cầu được nối với nhau và đưa ra bên ngoài (chân SENSE A và SENSE B) để có thể nối với một điện trở để có thể cung cấp một nguồn đầu vào bổ sung để logic làm việc với điện áp thấp hơn
- Trọng lượng nhẹ, kích thước nhỏ 42 x 50 mm
- Dung lượng tải lớn
- FWD Protection
- Tản nhiệt cho tải nặng
- Hai cổng dò dòng điện
- Lựa chọn chuyển đổi nguồn
- 2 DC motor, 4 dây 2 pha Step motor
- 1 Led chỉ báo nguồn và 4 Led chỉ báo chiều Motor
- 4 lỗ tiêu chuẩn dễ cố định
Ứng dụng
- Điều khiển lập trình MCU
- Ứng dụng Robot
- Điều khiển máy công cụ...
Các thông số Kỹ Thuật
- Driver: L298
- Driver power supply: +5V~+46V
- Driver Io: 2A
- Logic power output Vss: +5~+7V (internal supply +5V)
- Logic current: 0~36mA
- Controlling level: Low -0.3V~1.5V, high: 2.3V~Vss
- Enable signal level: Low -0.3V~1.5V, high: 2.3V~Vss
- Max power: 25W (Temperature 75 cesus)
- Working temperature: -25C~+130C
- Dimension: 42mm * 50 mm
- Driver weight: ~48g
- Other extensions: current probe, controlling direction indicator, pull-up resistor switch, logic part power supply.
