Giới thiệu:
M32E là board mạch phát triển giao tiếp Ethernet hoàn chỉnh về phần cứng, giúp những người lập trình AVR có một thiết bị tốt để thỏa mãn đam mê lập trình giao tiếp Ethernet. Tiết kiệm thời gian và chi phí.
Soucer code có sẵn, giúp bạn dễ dàng phát triển ứng dụng theo nhu cầu
M32E là giải pháp giá rẻ và tiện lợi cho mọi nhu cầu trong ứng dụng của mọi người dùng.
Các tính năng chính:
- Microcontroller sử dụng chíp ATMega32 của Atmel, tần số thạch anh 16MHz
- RJ45 socket sử dụng lọai tích hợp biến áp, chất lượng cao.
- Giao tiếp Ethernet sử dụng chip ENC28J60 MAC/PHY của Microchip, provides 10Base-T Ethernet
- AVR và Chip Ethernet giao tiếp qua giao thức SPI. Giao diện ethernet có thể gửi và nhận bất kỳ gói thông tin nào TCP/UDP/IP, Appletalk, NetBIOS, v.v
- Các thông tin và cấu hình có thể được thiết lập qua cổng COM, 115200 baud 8n1 như IP ADDRESS, NETMASK, GATEWAY...
- Nguồn cung cấp sử dụng DC Adaptor 7 đến 12V DC
- Các OI không sử dụng của ATMega32 được đưa ra ngoài, sẵn sàng kết nối với thiết bị ngoại vi khác. ngoài ra còn cung cấp sẵn ngõ ISP để nạp chương trình chip MCU
- Đa số linh kiện SMD được sử dụng cho kích thước nhỏ gọn và chất lượng cao
- Led báo nguồn và Led chỉ báo Ethernet tích hợp sẵn rất tiện lợi theo dõi
- Board mạch xuyên lớp chất lượng cao, dễ dàng thích nghi với vỏ hộp
Các thông số IP networking có thể thiết lập dễ dàng

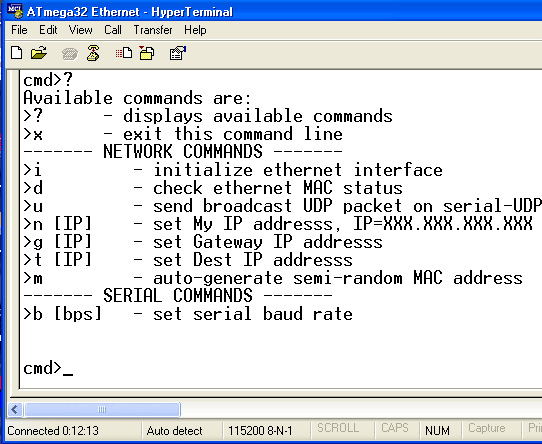

Phần Help được cài đặt để hổ trợ người dùng ( Lệnh cmd>?)

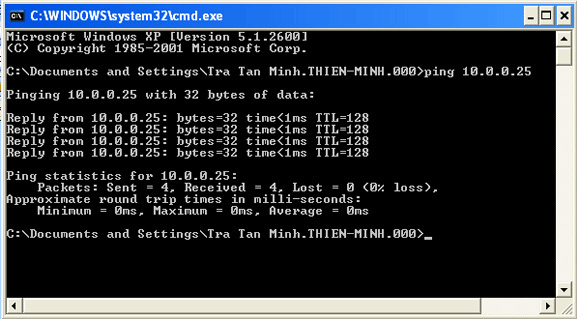

Test bằng giao thức ICMP, lệnh PING:

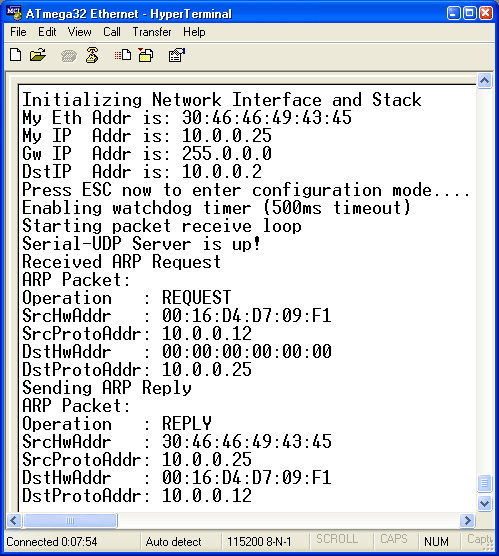

Kết quả hiển thị khi test
Download:
M32E Manual (cập nhật 27/08/2010)
M32E Schematic (only CD)
M32E Soucer code (cập nhật 27/08/2010)
AVRLIB.exe (cập nhật 27/08/2010) - file cài đặt các thư viện ch0 WinAVR
avr-libc-user-manual.pdf
Link: (Một số link có thể ứng dụng với M32E)
http://www.ulrichradig.de/home/index.php/avr/eth_m32_ex
