LCDs Display > Graphic LCDs > 12864B-V2.0

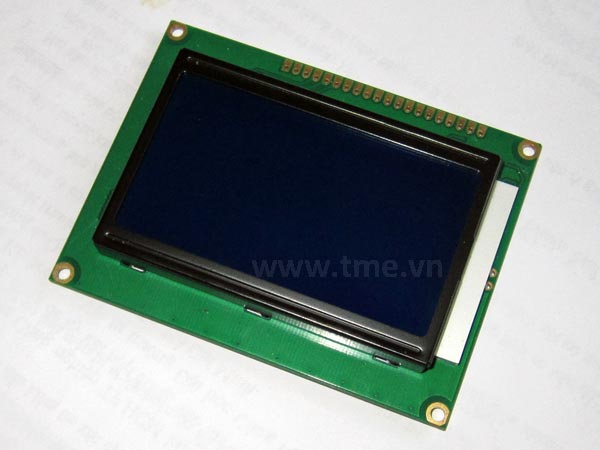

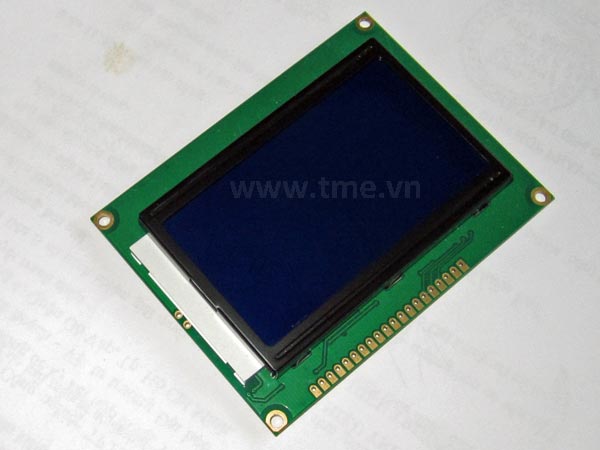

Hình ảnh có thể chỉ là đại diện, xem datasheet để có thông số chính xác hơn
Hình ảnh có thể chỉ là đại diện, xem datasheet để có thông số chính xác hơn
(Click vào hình để xem kích thước đầy đủ)
12864B-V2.0
128x64 DOTS, Graphic LCD module, White/ Blue, 5V Parallel / SPI (Cập nhật 15/04/2023)
Mã hàng:  12864B-V2.0
Ngày đăng:  18/04/2014
Nhãn hiệu:  TAKAMISAWA
Xuất xứ:  China
Phân Nhóm:  LCDs
Giá bán:
Số lượng (Cái)1 - 9 10 - 24 25 - 49 50 - 99 100+
Đơn Giá (VNĐ) 160,000 158,000 156,000 154,000 150,000
Đơn vị tính:  Cái
Số lượng còn:  116 Cái
Lượt xem:  10701
Số lượng mua:
  1. Thông tin sản phẩm
LCD12864B-V2.0 128x64 DOTS, Graphic LCD module, White/ Blue, 5V Parallel / SPI

Datasheet Download    ST7920.pdf ;  ST7921.pdf ;  YX12864B-CN.pdf

Features
Display construction 128*64 DOTS
Display mode TN / STN
Display type Positive Transflective
Backlight LED 5.0V
Viewing direction 6 o'clock
Operating temperature  Indoor
Driving voltage Single power
Driving method 1/33 duty,1/6 bias
Type COB (Chip On Board)
Number of data line 8-bit parallel
Connector Pin / ZEBRA

Key Parameters

Driver IC ST7920 / ST7921
Interface Parallel / SPI
Backlight color Blue
Character Color White
Character Set ASCII
Dimension 93 * 70 * 12.5

Interface

PIN NO. SYMBOL DESCRIPTION FUNCTION
1 VSS   0V (GND)
2 VDD   +5V
3 V0 / VDD / NC
4 RS or CS Parallel Mode: Instruction/Data Register Selection
Serial Mode: Chip Select		 Parallel Mode:
RS = 0 : Instruction Register
RS = 1 : Data Register
5 R/W or SID Parallel Mode: Read/Write Selection
Serial Mode: Data		 Parallel Mode:
R/W = 0 : Register Write
R/W = 1 : Register Read
6 E or SCK Parallel Mode: Enable Signal
Serial Mode: Clock
7 DB0 Parallel Mode: Data Bus
Serial Mode: NC		 Parallel Mode: DB0-DB7
8 DB1
9 DB2
10 DB3
11 DB4
12 DB5
13 DB6
14 DB7
15 PSB Serial/Parallel Selection PSB=0 : Serial Mode
PSB=1 : 8/4Bit Parallel Bus Mode
16 NC Not Connect
17 RST Reset Signal  RST=0, Display Off, Display From Line 0
18 VEE / NC LCD Drive Voltage / NC
19 A Supply Voltage For LED+ 5V
20 K Supply Voltage For LED- 0V

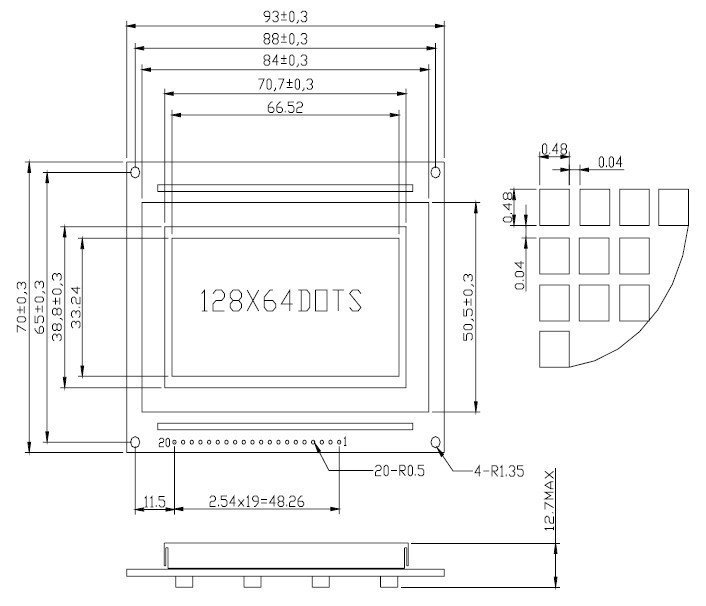

External Dimension
