HC-05
Bluetooth Module HC05 master / slave (Cập nhật 17/04/2023)
Mã hàng:  HC-05
Ngày đăng:  20/11/2014
Nhãn hiệu:  TAKAMISAWA
Phân Nhóm:  Bluetooth module
Giá bán:
Số lượng (Cái)1 - 49 50 - 99 100+
Đơn Giá (VNĐ) 110,000 108,000 106,000
Đơn vị tính:  Cái
Số lượng còn:  0 (Tạm hết)
Lượt xem:  8033
Số lượng mua:
  1. Thông tin sản phẩm

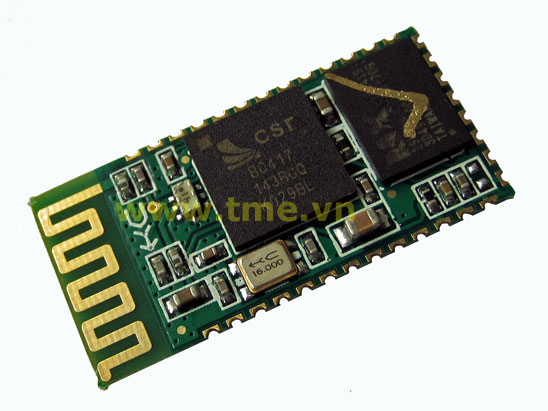

HC-05 Bluetooth Module HC05 master / slave

Features:

  • HC-05 supports Master and Slave Mode. Modify by AT Command
  • HC-05 Bluetooth wireless module allows your device to both send or receive the TTL data via Bluetooth technology without connecting a serial cable to your computer. Just Power, Ground, RX, TX and you can send data to/from Arduino.
  • Works with any USB Bluetooth Adapters
  • Built-in Antenna


Specifications

  • Chipset CSR BC417143
  • Bluetooth version V2.0+EDR
  • Output power Class II
  • Flash 8Mbit
  • Power Supply 3.3V
  • Default Baud Rate: 9600, 8, 1 n
  • Signal Coverage: 30ft
  • Size 26.9mm*13mm*2.2mm - 1.06inch x 0.51inch.

Application

  • Computer and peripheral devices
  • GPS receiver
  • Industrial control
  • MCU projects

Documents:

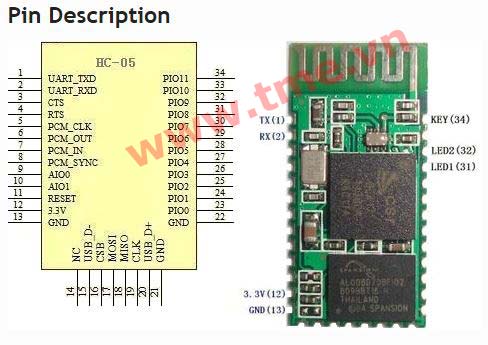

Connectivity HC05 pin
1 2 12 13 31 32 34
Tx Rx 3.3V GND PIO8 PIO9 PIO11

PIO8 is used to control LED indicating the status. It will blink after power on.

PIO9 is used to control LED indicating paring. It will be steady on when paring is successful.

PIO11 is used to set this two mode: AT command mode (if the pin is connect to 3.3V) or Automatic binding transparent data mode (if the pin is connect to GND). The AT command mode is used to configure some characteristics of the device (for example the Master, Slave or Loopback modes).
