ESP8266 Module WiFi Serial Transceiver Module ESP8266
Giới thiệu

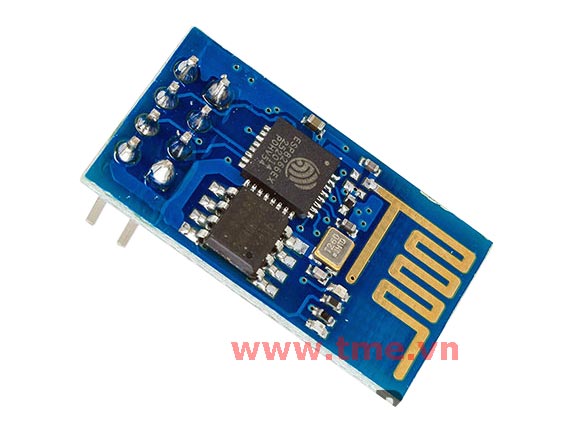

Đây là module truyền nhận WiFi giá thành rẻ dựa trên chip ESP8266 SoC (System on Chip).
ESP8266 là một chip tích hợp được thiết kế dùng cho chuẩn kết nối mới. Có thể dùng nó để đưa những dự án của bạn kết nối đến Internet. Đơn giản nó sử dụng ngõ giao thức nối tiếp với tốc độ Baud 9600(mặc định). Kết nối mạng không dây, giống như một máy chủ hoặc một cầu nối trung gian và có thể download dữ liệu từ Internet.
Chức năng:
- Hỗ trợ chuẩn 802.11 b/g/n.
- Wi-Fi 2.4 GHz, hỗ trợ WPA/WPA2.
- Chuẩn điện áp hoạt động: 3.3V.
- Chuẩn giao tiếp nối tiếp UART với tốc độ Baud lên đến115200
- Có 3 chế độ hoạt động: Client, Access Point, Both Client and Access Point.
- Hỗ trợ các chuẩn bảo mật như: OPEN, WEP, WPA_PSK, WPA2_PSK, WPA_WPA2_PSK.
- Hỗ trợ cả 2 giao tiếp TCP và UDP
- Làm việc như các máy chủ có thể kết nối với 5 máy con.
- LED chỉ báo truyền nhận TX / RX

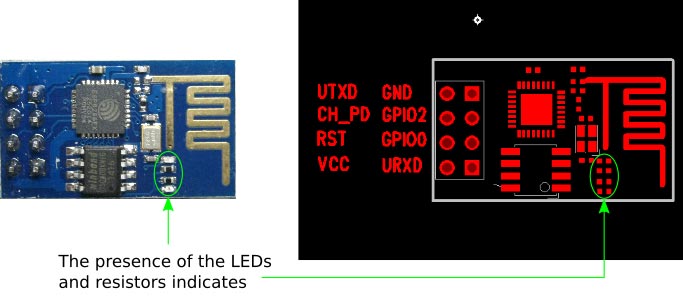

Chân kết nối:
- VCC: 3.3V (max 3.6V) Chân cấp nguồn
- GND: Mass
- UTXD: Chân Tx của giao thức UART, kết nối đến chân Rx của vi điều khiển. (3.3V level)
- URXD: Chân Rx của giao thức UART, kết nối đến chân Tx của vi điều khiển. (3.3V level)
- RST: chân reset, (LOW= Reset active).
- CH_PD: Kích hoạt chip, sử dụng cho Flash Boot (HI= Boot mode,-kích hoạt Wifi, LOW = power down active)
- GPIO0: chân sử dụng cho mục đích chung. I/O-0
- GPIO2: chân sử dụng cho mục đích chung I/O-2
