LCDs Display > Character LCDs > LCD1602A-G3V3
Hình ảnh có thể chỉ là đại diện, xem datasheet để có thông số chính xác hơn
Hình ảnh có thể chỉ là đại diện, xem datasheet để có thông số chính xác hơn
(Click vào hình để xem kích thước đầy đủ)

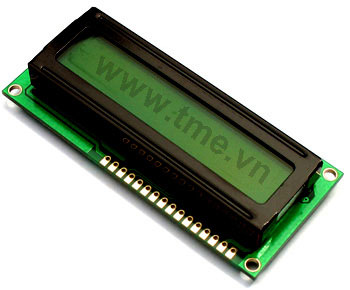

LCD1602A-G3V3
LCD 16x2 Green / Black 3.3V (Cập nhật 26/02/2024)
Mã hàng:  LCD1602A-G3V3
Ngày đăng:  04/08/2015
Nhãn hiệu:  TAKAMISAWA
Xuất xứ:  China
Phân Nhóm:  LCDs
Giá bán:
Số lượng (Cái)1 - 24 25 - 99 100 - 249 250+
Đơn Giá (VNĐ) 40,000 39,000 38,000 37,000
Đơn vị tính:  Cái
Số lượng còn:  104 Cái
Lượt xem:  3758
Số lượng mua:
  1. Thông tin sản phẩm
LCD1602A-G3V3 LCD 16x2 Green / Black 3.3V

Item reference value
  • Logic Operating Voltage (Vdd) + 3.0V ~ + 3.5V
  • LCD drive voltage (Vdd-Vo) +3.0 ~ + 3.5V
  • Operating temperature (Ta) -20 ~ + 70 ℃ (wide temperature range)
  • Storage Temperature (Tsto) -30 ~ + 80 ℃ (wide temperature range)
  • Operating Current (except backlight) 1.7mA (max)
  • Operating Current (backlight) 24.0mA (max)
Dimensions

Pin Descriptions

PIN   SYMBOL Descriptions PIN   SYMBOL Descriptions
1 VSS VSS connected to Ground power supply 9 D2 Data bit 2
2 VDD VDD connected to 3.3V supply 10 D3 Data bit 3
3 VL LCD bias 11 D4 Data bit 4
4 RS Register selection input 12 D5 Data bit 5
5 R/W Read / Write 13 D6 Data bit 5
6 E Read / Write enable signal 14 D7 Data bit 7
7 D0 Data bit 0 15 BLA Supply voltage for backlight LED A - Anode
8 D1 Data bit 1 16 BLK Supply voltage for backlight LED K - Kathode
