TTP224-TOUCH-4
TTP224 Capacitive Touch Sensor Module (4 channels) (Cập nhật 09/08/2017)
Mã hàng:  TTP224-TOUCH-4
Ngày đăng:  08/08/2017
Nhãn hiệu:  Thiên Minh (TMe)
Xuất xứ:  Việt Nam
Phân Nhóm:  Captive touch
Giá bán:
Số lượng (Cái)1 - 24 25 - 99 100 - 249 250 - 499 500+
Đơn Giá (VNĐ) 45,000 43,200 41,400 39,600 37,800
Đơn vị tính:  Cái
Số lượng còn:  45 Cái
Lượt xem:  1769
Số lượng mua:
  1. Thông tin sản phẩm
  2. Sản phẩm cùng chức năng

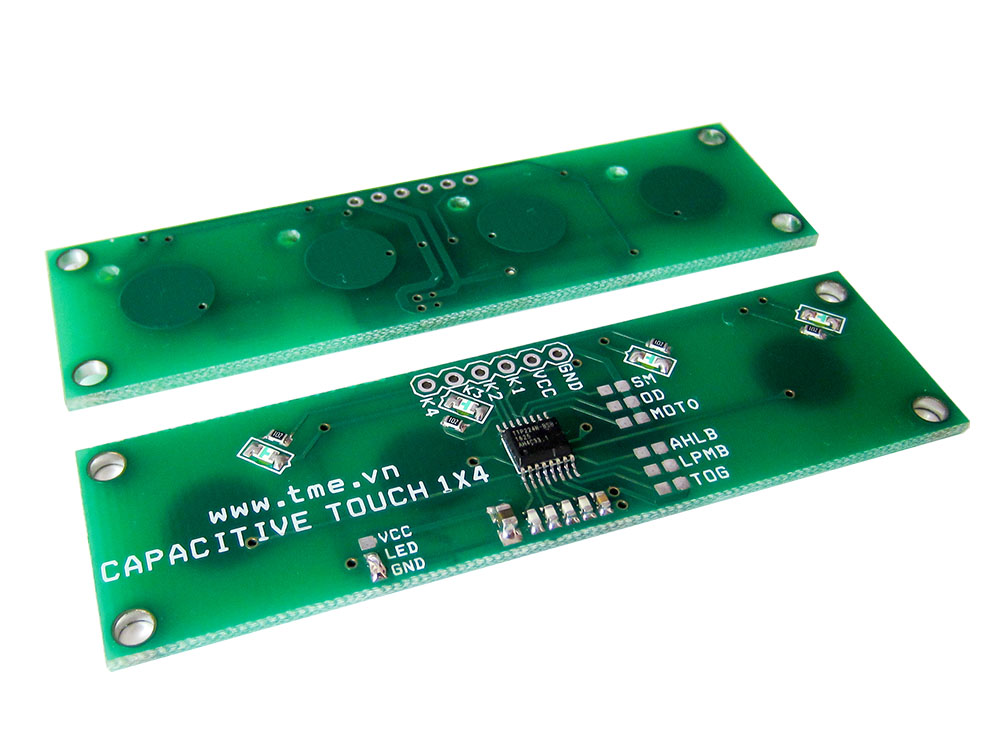

TTP224-TOUCH-4 TTP224 Capacitive Touch Sensor Module (4 channels)

Giới thiệu:

TTP224-TOUCH-4 sử dụng IC TTP224N Cảm biến cảm ứng điện dung với 4 phím cảm ứng độc lập, được thiết kế để thay thế phím bấm trực tiếp truyền thống, mạch in chất lượng cao, thiết kế đẹp, kích thước nhỏ gọn, tiện dụng. Có độ nhạy - độ bền - độ ổn định cao, cung cấp một cái nhìn hiện đại và thẩm mỹ.

Bên cạnh đó TTP224-TOUCH-4 cũng cung cấp nhiều lợi thế hơn so với các giao diện người dùng cơ khí như: Giao diện điều khiển có thể thông qua vật liệu phi kim loại như mica, kính, nhựa, gỗ… dễ dàng làm sạch, không thấm nước, có Led báo khi nhấn phím

Điện năng tiêu thụ thấp, điện áp hoạt động rộng 2.4V~ 5.5V, tín hiệu ngõ ra có nhiều tùy chọn…..

Tính năng:

  • Cảm biến Cảm ứng Điện dung 4 KEY
  • 4 ngõ ra logic độc lập tương ứng với 4 phím nhấn độc lập
  • Hiển thị trạng thái của phím nhấn bằng Led
  • Điện áp hoạt động 2.4V~5.5V
  • Ở chế độ công suất thấp điển hình 2.5uA, Ở chế độ nhanh: 9.0uA
  • Độ trễ hiệu chuẩn khởi động: 0.5s
  • Thời gian đáp ứng ở chế độ nhanh: 60ms, ở chế độ Low Power: 160ms
  • Độ nhạy có thể điều chỉnh bằng điện dung (0 ~ 50pF) bên ngoài riêng cho mỗi phím
  • Lựa chọn chế độ nhanh hoặc chế độ Low Power bằng tùy chọn pad LPMB (LPMB pin)
  • Tín hiệu ngõ ra có thể lựa chọn mức logic cao hoặc thấp bởi tùy chọn pad AHLB (AHLB pin)
  • Tín hiệu ngõ ra có thể lựa chọn khóa hoặc không khóa bởi tùy chọn pad TOG (TOG pin)...

Bảng tùy chọn: (1: Gắn, 0: Không gắn)

Output mode:

TOG OD AHLB Pin OUT1~ OUT4 option features
0 0 0 Direct mode, CMOS active high output
0 0 1 Direct mode, CMOS active low output
0 1 0 Direct mode, Open drain active high output
0 0 0 Direct mode, Open drain active low output
1 0 0 Toggle mode, COMS output, Power on state=0
1 0 1 Toggle mode, COMS output, Power on state=1
1 1 0 Toggle mode, Power on state high-Z, Active high
1 1 1 Toggle mode, Power on state high-Z, Active low

Key operation mode: Maximum key on duration time: Fast and Low power mode:
SM Option features
1 Single key mode
0 Multi-key mode
MOT0 Option features
1 Maximum on time 16sec
0 Infinite(Disable maximum on time)
LPMB Option features
1 Fast mode
0 Low Power Mode

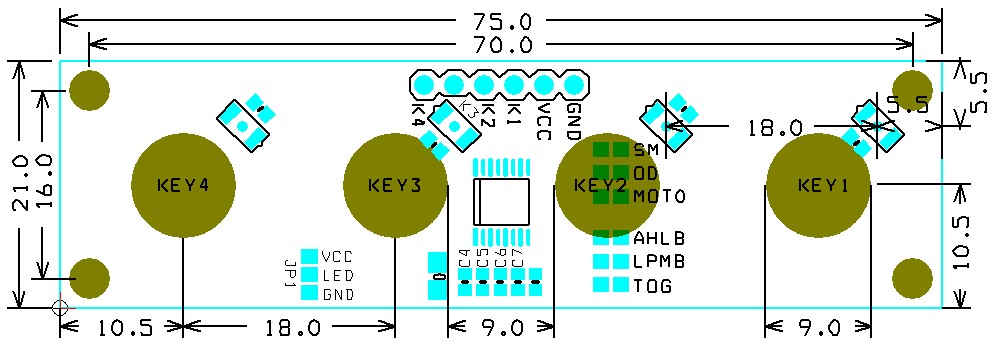

PCB Layout nhìn từ mặt hàn linh kiện (Đơn vị tính mm):


Điều chỉnh độ nhạy bằng điện dung C4, C5, C6, C7 (0 ~ 50pF) bên ngoài riêng cho mỗi phím. Tương ứng C4:KEY4, C5:KEY3, C6:KEY2, C7:KEY1, mặc định chúng tôi gắn C4~C7=22pF. Giá trị C4~C7 càng nhỏ độ nhạy càng cao, khi không sử dụng C4~C7 vị trí này được gắn về GND, lúc này độ nhạy cao nhất.

JP1 lựa chọn trạng thái hiển thị Led phím bấm: Mặc định chúng tôi lựa chọn JP1(Pin LED gắn GND) ở trạng thái K1~K4 mức cao Led sáng. Nếu lựa chọn JP1(Pin LED gắn VCC) lúc này phải hàn các Led ngược lại,  K1~K4 mức thấp Led sẽ sáng.

Mặt phím nhấn: TOUCH-CAP-4KEY không kèm theo mặt phím nhấn, khách hàng có thể sử dụng các vật liệu phi kim loại như mica, kính, nhựa, gỗ…với độ dày khoảng 2mm, nếu độ dày nhỏ hơn hoặc lớn hơn có thể điều chỉnh lại độ nhạy bằng điện dung C4, C5, C6, C7 cho phù hợp. Có thể nhấn trực tiếp mà không cần có mặt phím nhấn.
