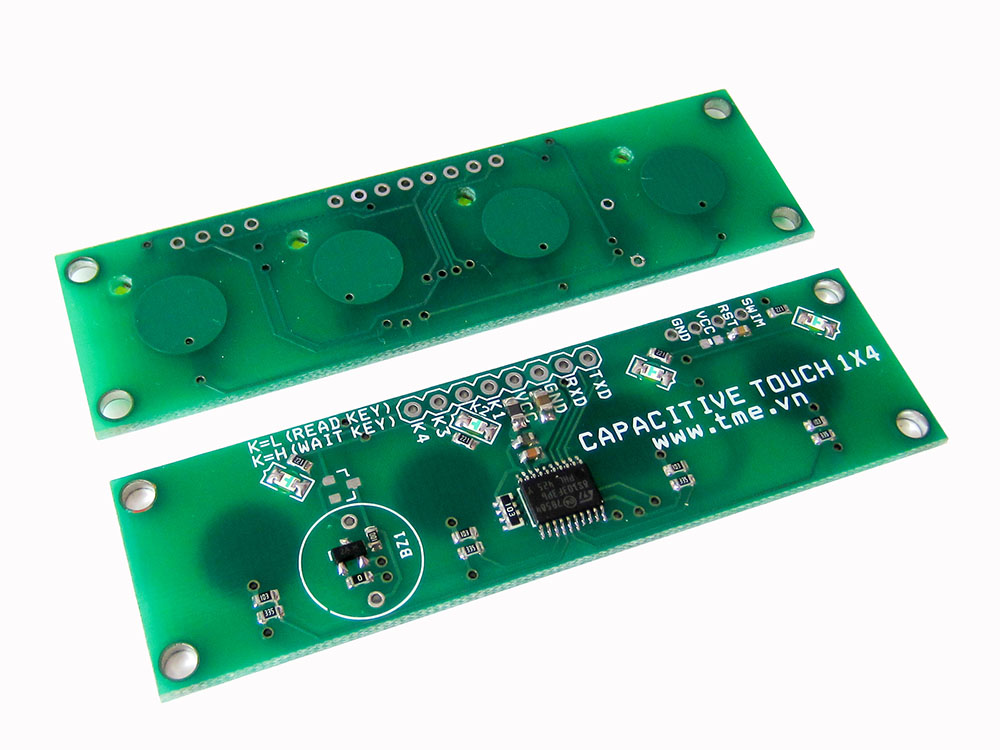

TOUCH-CAP-1x4 1x4 Touch Pad (Capacitive Technology)
Giới thiệu:
TOUCH-CAP-1x4 Cảm biến cảm ứng điện dung với 4 phím cảm ứng độc lập, được thiết kế để thay thế phím bấm trực tiếp truyền thống, mạch in chất lượng cao, thiết kế đẹp, kích thước nhỏ gọn, tiện dụng. Có độ nhạy - độ bền - độ ổn định cao, cung cấp một cái nhìn hiện đại và thẩm mỹ.
Bên cạnh đó TOUCH-CAP-1x4 cũng cung cấp nhiều lợi thế hơn so với các giao diện người dùng cơ khí như: Giao diện điều khiển có thể thông qua vật liệu phi kim loại như mica, kính, nhựa, gỗ… dễ dàng làm sạch, không thấm nước, có Led và âm thanh báo khi nhấn phím, giao thức giao tiếp đơn giản, tiện dụng, tiết kiệm I/O cho bộ vi xử lý giao tiếp, ...
Tính năng :
- Cảm biến Cảm ứng Điện dung (Capacitive Sensing Touch) 4 (1x4) KEY
- Tương thích với hệ thống 3.3V hoặc 5V
- Giao tiếp trực tiếp với bất kỳ vi điều khiển hoặc bộ vi xử lý nào
- Hiển thị trạng thái của các phím bấm bằng Led và âm thanh
- Ngõ ra gồm: 4 ngõ ra logic độc lập tương ứng với 4 phím nhấn độc lập và ngõ ra kết nối UART (TTL) với Baud Rate 9600.

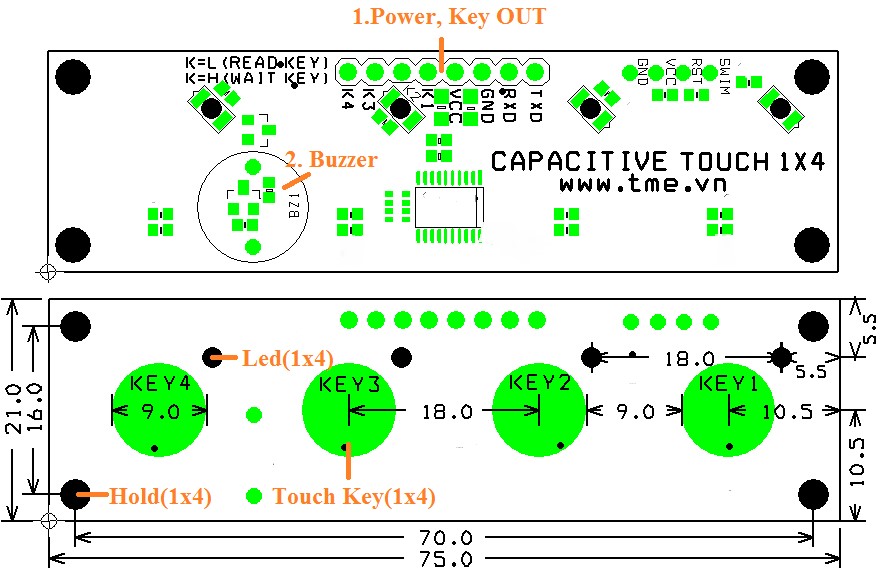

PCB Layout nhìn từ mặt hàn linh kiện (Đơn vị tính mm):
Chú thích
- 1- Power, Key OUT: Ngõ ra Header 8 Pin, khoảng cách giữa 2 pin là 2.54mm hay 100 Mils gồm:
- VCC, GND: Nguồn cấp cho Board từ 3.3~5VDC
- K1 đến K4: 4 ngõ ra logic độc lập tương ứng với 4 phím nhấn độc lập. Bình thường K ở mức Logic 1 khi nhấn Key K ở mức Logic 0, khi thả Key K tự động về mức Logic 1.
- X(TTL), TX(TTL): Ngõ ra kết nối UART (TTL) với Baud Rate 9600. Mã ASCII là 1, 2, 3, 4 tương ứng với Key1, Key2, Key3, Key4.
- 2 - Buzzer: Buzzer phát ra âm thanh bíp khi phát hiện Key được nhấn.
- 3 - LED: LED để hiển thị trạng thái của Key nhấn, khi phát hiện Key được nhấn, LED sẽ ON, khi thả Key Led tự OFF.
- 4 - Touch Key Pad: Đó là vị trí chính mà người sử dụng nhấn Key, việc nhấn Key đơn giản chỉ là chạm nhẹ vào vị trí trọng điểm.
- 5 - HOLD(1x4): 4 lổ khoan 3mm, dùng để cố định Board.
Mặt phím nhấn: TOUCH-CAP-1x4 không kèm theo mặt phím nhấn, khách hàng có thể sử dụng các vật liệu phi kim loại như mica, kính, nhựa, gỗ…với độ dày khoảng 2mm làm mặt phím nhấn, nếu độ dày nhỏ hơn hoặc lớn hơn có thể liên với chúng tôi để chỉnh lại độ nhạy. Không nên nhấn trực tiếp mà không có mặt phím nhấn vì lúc này độ nhạy cao.
