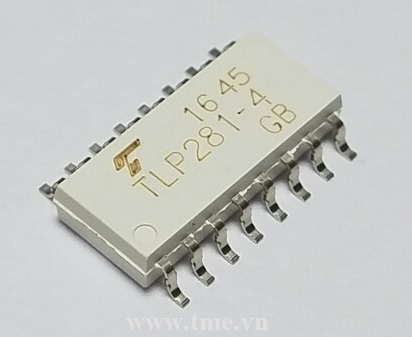

TLP281-4GB
4-channel Transistor Output Optocouplers, 2500Vrms, 16-SOP (Cập nhật 16/02/2023)
Mã hàng:  TLP281-4GB
Ngày đăng:  01/10/2020
Nhãn hiệu:  Toshiba
Xuất xứ:  Chính hãng
Kiểu Chân:  SOP(16)
Phân Nhóm:  Optoelectronics
Giá bán:  131,000 (VNĐ)
Đơn vị tính:  Con
Số lượng còn:  144 Con
Lượt xem:  2145
Số lượng mua:
  1. Thông tin sản phẩm
TLP281-4GB 4-channel Transistor Output Optocouplers, 2500Vrms, 16-SOP  DataSheet

Descriptions

TTLP281 and TLP281-4 is a very small and thin coupler, suitable for surface mount assembly in applications such as PCMCIA Fax modem, programmable controllers.

TLP281 and TLP281-4 consist of photo transistor, optically coupled to a gallium arsenide infrared emitting diode.

Features
  • Collector−emitter voltage: 80 V (min)
  • Current transfer ratio: 50% (min) Rank GB: 100% (min)
  • Isolation voltage: 2500 Vrms (min)
  • UL recognized :made in Japan: UL1577, file No. E67349
  • BSI Approved : BS EN 60065: 2002,
                                       : BS EN 60950-1: 2002
                                         Certificate No. 8143, 8144
Applications
  • Programmable Controllers
  • AC/DC−Input Module
  • Solid State Relay

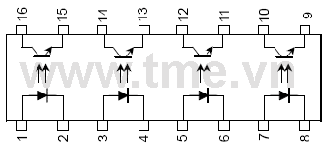

Pin Configurations (top view)
Specifications
Manufacturer Toshiba
Category Photocouplers
Family Transistor Output
Configuration 4 Channel
Input Type AC/DC
Output Device Phototransistor
Maximum Collector Emitter Voltage 80 V
Current Transfer Ratio (Min) 100% @ 5mA
Current Transfer Ratio (Max) 600% @ 5mA
Turn On / Turn Off Time (Typ) 3µs, 3µs
Rise / Fall Time (Typ) 2µs, 3µs
Input Type DC
Output Type Transistor
Current - Output / Channel    50mA
Operating Temperature - 55 C ~ + 100 C
Voltage - Forward (Vf) (Typ) 1.15V
Current - DC Forward (If) (Max) 50mA
Vce Saturation (Max) 400mV
Package / Case 16-SOP
