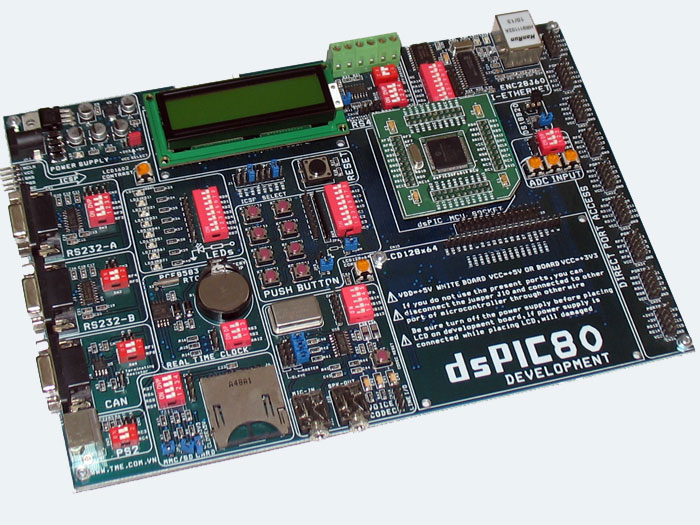

dsPIC80 Development Board
Đây là Board phát triển 16-bit cho dsPIC 80-pin, phù hợp với dsPIC30F6014A, PIC24FJ96GA008, dsPIC33FJ128GP708 và các chip có chân tương thích với 3 dòng chíp trên.
Các thành phần ngoại vi nhiều và thiết kế theo hướng mở rộng linh hoạt, là công cụ hỗ trợ rất tốt cho các kỹ sư lập trình Microchip 16-bit MCU. Dễ sử dụng và phát triền cho người mới bắt đầu cũng như các kỹ sư giàu kinh nghiệm |
Ghi chú:
- Chưa bao gồm Graphic LCD 128x64
- Bảo hành 06 tháng
- Phụ kiện: Cáp RS-232, cáp USB, Cáp 5x2, Đĩa CD
|
Tài nguyên Board:
1) Power supply module, Jump select VDD for 5V or 3.3V.
2) Master controller chip module.
3) ICSP Connect port,it can connect icd2/icd3/pickit2 for program or debug.
4) Master controller chip ICSP I/O Pin select.
5) Reset key-press.
6) LED module.
7) Key-press module.
8) A/D converter input module.
9) DS18B20 digital thermometer module.
10) Real time clock module by PCF8583.
11) 16*2-character LCD.
12) 16*2 LCD backlight potentiometer.
13) 128*64- Graphic LCD.
14) 128*64 LCD backlight potentiometer.
15) SD/MMC card Read/Write Module.
16) PS2 module.
17) CAN bus module by mcp2551.
18) RS232 module B.
19) RS232 module A.
20) RS-485 and RS-422 communication module by MAX489E.
21) Ethernet module by ENC28J60.
22) Si3000 Voiceband Codec with MIC In/Speaker Jacks.
23) All pins are taken out on IDC10 connectors to make them available for further connections
