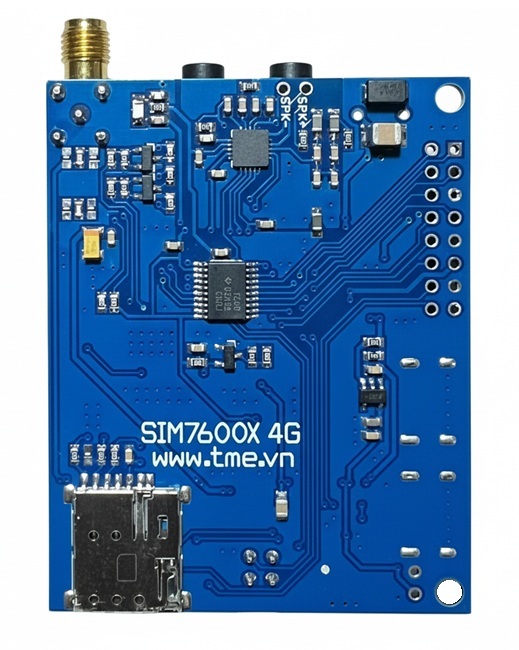

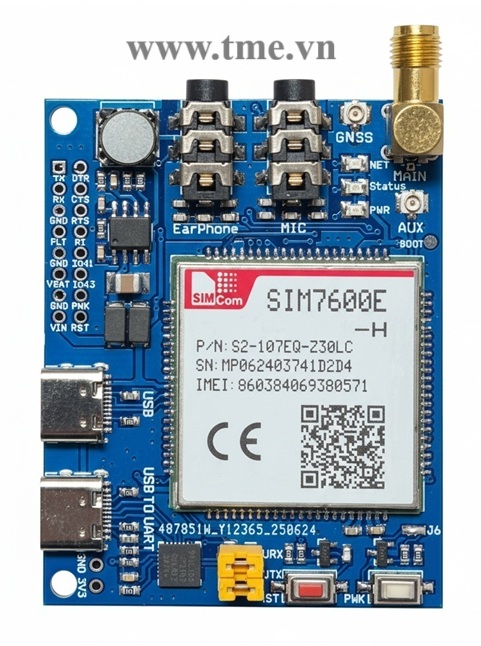

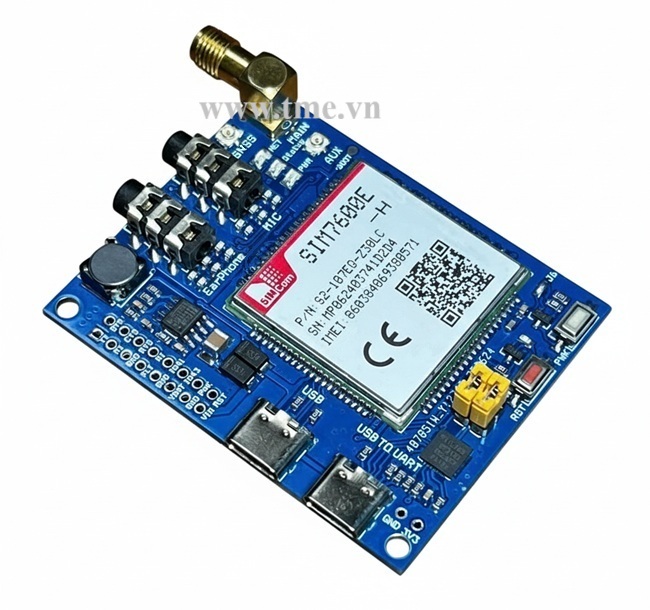

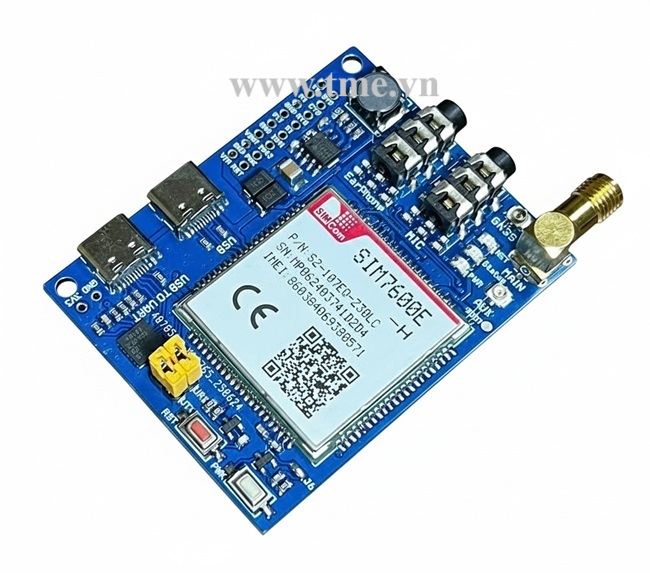

SIM7600E-H Board
SIM7600E-H Board là nền tảng phát triển dựa trên module 4G LTE Cat-4 của SIMCom, tích hợp đầy đủ các tính năng cần thiết để đơn giản hóa quá trình phát triển của bạn. Cung cấp tốc độ truyền dữ liệu tối đa 150Mbps (DL) / 50Mbps (UL). Bo mạch này tích hợp đầy đủ các tính năng bao gồm khả năng tương thích ngược với mạng 3G/2G và chức năng Định vị Vệ tinh GNSS (GPS, GLONASS).
Hỗ trợ đa dạng giao thức truyền thông như SMS, VoLTE, TCP, UDP, HTTP, FTP...
Với khối nguồn ổn định, giao diện USB tích hợp, bộ chuyển đổi USB sang UART CP2102, khe cắm thẻ SIM, giắc cắm âm thanh và bộ giải mã tích hợp để thực hiện cuộc gọi thoại, cùng LED báo trạng thái, bo mạch này đảm bảo bạn có thể bắt đầu ngay mà không cần tốn thời gian cho phần cứng phức tạp. Đây là nền tảng lý tưởng cho mọi ứng dụng thu thập dữ liệu, truyền nhận dữ liệu không dây, định vị vệ tinh GNSS và IoT...
Tính năng:
- Module SIM7600E-H 4G, LTE Cat-4 4G/ 3G/ 2G, GNSS Module. Supports LTE-TDD/LTE-FDD/HSPA+/TD-SCDMA/EVDO, GSM/GPRS/EDGE and GNSS ...
- Giao diện USB tích hợp, để kiểm tra lệnh AT, thiết lập kết nối mạng, v.v.
- Bộ chuyển đổi USB sang UART CP2102 tích hợp, để gỡ lỗi nối tiếp
- Các chân điều khiển UART, để kết nối với các bo mạch chủ như Arduino/STM32 ...
- Khe cắm thẻ SIM, hỗ trợ thẻ NANO SIM 1.8V/3.3V
- Giắc cắm âm thanh và bộ giải mã âm thanh tích hợp để thực hiện gọi thoại
- 3 Led báo trạng thái: PWR, Status LED, Net status LED dễ dàng theo dõi trạng thái hoạt động
- Tích hợp khối nguồn chất lượng cao MPD2365
- Tốc độ truyền: 300bps ~ 4Mbps (mặc định: 115200bps)
- Điều khiển thông qua lệnh AT
- Nút nhấn RESET: RESET SIM7600E-H
- Nút nhấn POWKEY: Có tính năng ON/OFF SIM7600E-H. Khi chân này được đưa về mức thấp khoảng 2 giây sẽ phát hành tính năng ON/OFF SIM7600E-H. Cũng có thể lựa chọn SIM7600E-H luôn vào chế độ hoạt động ON khi được cấp nguồn bằng cách nối tắt J6, lúc này chân POWKEY được đưa về mức thấp.
- Kích thước: 47.6mm x 60.3mm
Tài liệu
SIM7600 DataSheet
CP2102 driver
SIM7600X-Driver.zip
TMe_SIM7600X-Board Schematic
