Linh kiện References & Reset circuit
Reference voltage: Điện áp tham chiếu thường dùng trong các mạch chuyển đổi ADCs và DACs, để xác định phạm vi điện áp đầu vào và đầu ra
Reset circuits: Giám sát điện áp cấp nguồn cho vi xử lý, khi điện áp nằm ngoài ngưỡng hoạt động bình thường của vi xử lý, Reset circuits sẽ phản ứng để đưa vi xử lý về trạng thái làm việc bình thường


LK Bán dẫn & Cảm biến >
Hình ảnh có thể chỉ là đại diện, xem datasheet để có thông số chính xác hơn
Hình ảnh có thể chỉ là đại diện, xem datasheet để có thông số chính xác hơn
(Click vào hình để xem kích thước đầy đủ)

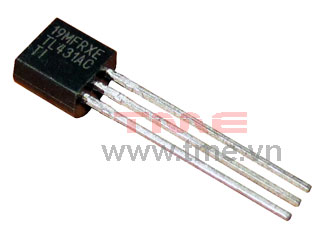

TL431ACLP
Voltage & Current References Adj Shunt, 2.495V ~ 36V, 1% (Cập nhật 27/12/2019)
Mã hàng:  TL431ACLP
Ngày đăng:  09/05/2013
Nhãn hiệu:  Texas Instruments
Xuất xứ:  Chính hãng
Kiểu Chân:  TO-92(3)
Phân Nhóm:  Voltage Reference
Giá bán:
Số lượng (Con)1 - 24 25 - 99 100 - 249 250 - 499 500+
Đơn Giá (VNĐ) 5,000 4,500 4,000 3,500 3,000
Đơn vị tính:  Con
Số lượng còn:  475 Con
Lượt xem:  5782
Số lượng mua:
  1. Thông tin sản phẩm
TL431ACLP Programmable voltage reference, 2.495V ~ 36V, 1%  Datasheets

Features
  • Adjustable output voltage: 2.5 to 36 V
  • Sink current capability: 1 to 100 mA
  • Typical output impedance: 0.22 Ω
  • 1% voltage precision
  • Automotive temp. range - 40 °C to +125 °C
Applications
  • Power supply
  • Industrial
  • Automotive
Description

The TL431 are programmable shunt voltage references with guaranteed temperature stability over the entire operating temperature range. The device temperature range is extended for the automotive version from -40 °C up to +125 °C.

The output voltage can be set to any value between 2.5 and 36 V with two external resistors. The TL431 operate with a wide current range from 1 to 100 mA with a typical dynamic impedance of 0.22 Ω.
Specifications
Category Power Management ICs
Family Voltage Reference
Reference Type Shunt, Adjustable, Precision
Voltage - Output 2.495 V ~ 36 V Adjustable
Tolerance ±1%
Temperature Coefficient 92 ppm / °C
Voltage - Input 2.495 V ~ 36 V
Number of Channels 1
Current - Cathode 600µA
Current - Quiescent -
Current - Output 100mA
Operating Temperature 0°C ~ 70°C
Mounting Type Through Hole
Package / Case TO-226-3, TO-92-3 (TO-226AA)
Supplier Device Package TO-92-3
Packaging Bulk
Standard Package 1,000
