PL2303HXD-TTL PL2303HXD USB to Serial Breakout
Mô tả sản phẩm

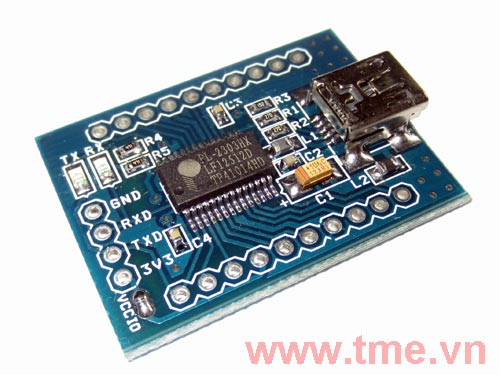

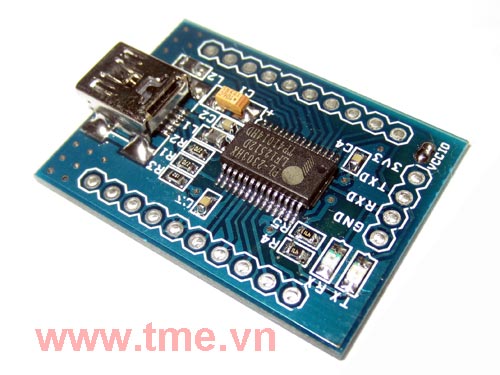

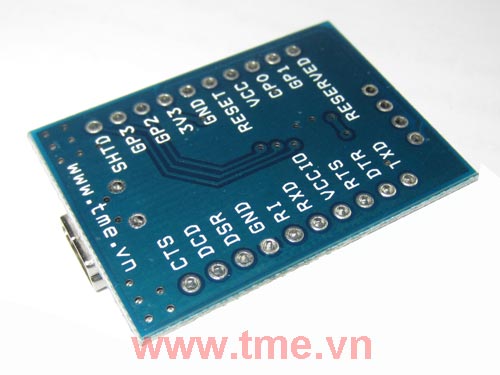

Đây là một Breakout board đầy đủ cho PL-2303HXD USB to serial TTL Board này 10-Pin Header nằm ở hai bên của chip sử dụng để giao tiếp với project của bạn hoặc kiểm tra. ngoài ra một Haeder 4-pin giúp bạn kết nối nhanh đền thiết bị khác. Tất cả các tín hiệu Comm được cung cấp ra bên ngoài thông qua các Header.
Board này có thể dễ dàng thực hiện như là một phần của bất kỳ sản phẩm sản xuất có sử dung USB to Serial TTL hoặc USB to GPIO . Có thể bổ sung RS-232, hoặc RS-422, hoặc RS-485, có thể dễ dàng giao tiếp với tất cả các loại thiết bị truyền thông nối tiếp và nối mạng. Sản phẩm này là hoàn hảo cho kết nối nhanh chóng với bộ tool phát triển như Arduino và giao tiếp với bất kỳ board phát triển khác ...
Ứng dung:
- Chuyển đổi USB sang Serial TTL
- Nâng cấp thiết bị ngoại vi USB
- Giao tiếp Vi điều khiển UART hoặc I / O USB
- Giao tiếp FPGA / PLD sang USB
- Đo lường giao tiếp máy tính thông qua công USB
- USB điều khiển công nghiệp
- Phần mềm USB / phần cứng mã hóa dongle
OS Support
- Windows 98, 98SE, ME, 2000, Server 2003, XP, Vista và Server 2008
- Windows XP Embedded và POSReady 2009
- Windows CE 4.2, 5.0 và 6.0
- Mac OS 8/9, OS/ X
- Linux 2.4.31 và cao hơn
Đặc tính kỹ thuật
- Kích thước: 35 x 26 mm
- Tương thích đầy đủ với đặc tính kỹ thuật của USB v2.0 (Full speed)
- On-Chip USB 1.1 Tranceiver, ổn áp 5V-> 3.3V
- On-chip dao động 96MHz (Không thạch anh bên ngoài)
- Hỗ trợ RS-422/RS-485 như giao diện nối tiếp (TXD, DTR_N, và chân RTS_N nên được kéo lên 5V bên ngoài)
- Hoạt động tốt với các nền tảng phần cứng Dev và bộ dụng cụ hardware hacking kits như Arduino, Rasberry Pi, Ban Beagle, Propeller, PICAXE, Netduino, teensy, Seeeduino, STM32 Discovery,
